ОСВЕТИТЕЛЬНЫЕ ПРИБОРЫ

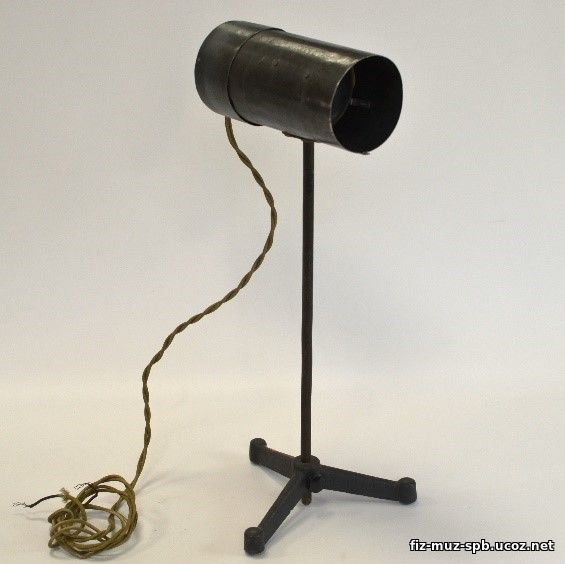

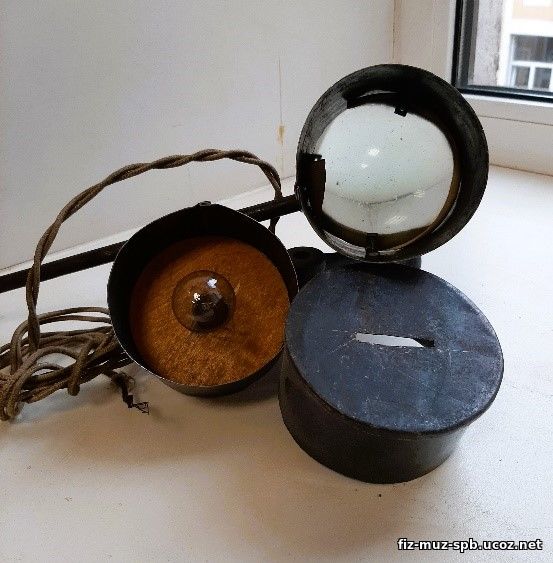

Осветитель для теневого проецирования и подсвета
Осветитель для теневого проецирования и подсвета служит для получения на экране увеличенных теневых изображений приборов и установок при демонстрации опытов из разных разделов курса физики; применяют его также для подсвета установок.

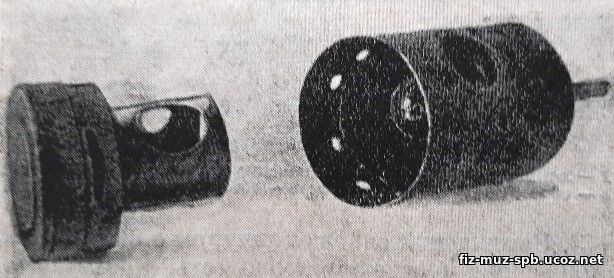

Осветитель (рис. 2-33) состоит из следующих деталей:
1) жестяной корпус с вставленной в него цилиндрической ширмой; или проекционной лампы типа К-12-90 (12 в, 90 вт);
3) съемная крышка с цилиндрической диафрагмой.
Сбоку корпуса сделано продольное отверстие для прохождения света, а по краям его — пазы для картонной ширмы с вырезанной в ней стрелкой.
Патрон посажен на металлический стержень с отверстием для шнура, подводящего ток к лампе; стержень может перемещаться внутри прибора.
Диафрагма имеет четыре круглых отверстия разного диаметра (5, 10, 15, 25 мм) и одно отверстие в виде щели размерами 10x50 мм.


В крышке и на боковой поверхности корпуса сделаны отверстия для вентиляции, поэтому осветитель во время работы не перегревается.
Прибор можно укреплять на универсальном штативе в зажиме с шаровой опорой и придавать ему различные положения, как показано на рисунке.
Картонная ширма с вырезанной стрелкой, применяемая в опытах по оптике, самодельная.
В описанном виде осветитель рекомендован расширенным Ученым советом НИИ ШО'ГСО для промышленного производства. Предназначен для средней школы. Необходим на физический кабинет один прибор.



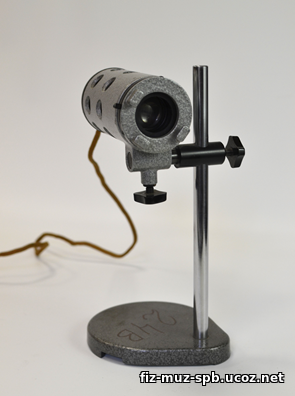

ОСВЕТИТЕЛЬ ОТП

Назначение
Осветитель предназначен для теневого проецирования различных предметов и явлений на уроках физики и биологии курса средней школы. Методом теневого проецирования возможно проводить демонстрацию волн па воде, вращательных и колебательных движений, конвекции воздуха и т. д.
Кроме того, осветитель можно использовать для подсвета рассматриваемых мнкрообъектов при работе учащихся с микроскопом.

Технические данные
1. Напряжение питания — переменное 220 (127) В.
2. Освещенность экрана в центре поля, установленного на расстоянии 1 м, не менее 20 лк.
3. Время непрерывной работы не более 45 мин.
4. Максимальный угол наклона в вертикальной плоскости 45°.
5. Габариты осветителя в упаковочной коробке не более 295X195X120 мм.
6. Масса осветителя в упаковочной коробке не более 3,7 кг.

Комплект поставки
1. Осветитель — 1.
2. Блок питания — 1.
3. Скоба со стержнем — 1.
4. Диафрагма диаметром 5 мм — 1.
5. » » 10 мм — 1.
6. » » 15 мм — 1.
7. Диафрагма со стрелкой — 1.
8. Светофильтр — 1.
9. Матовое стекло — 1.
10. Запасная лампа — 1.
11. Коробка упаковочная — 1.
12. Руководство по эксплуатации — 1.

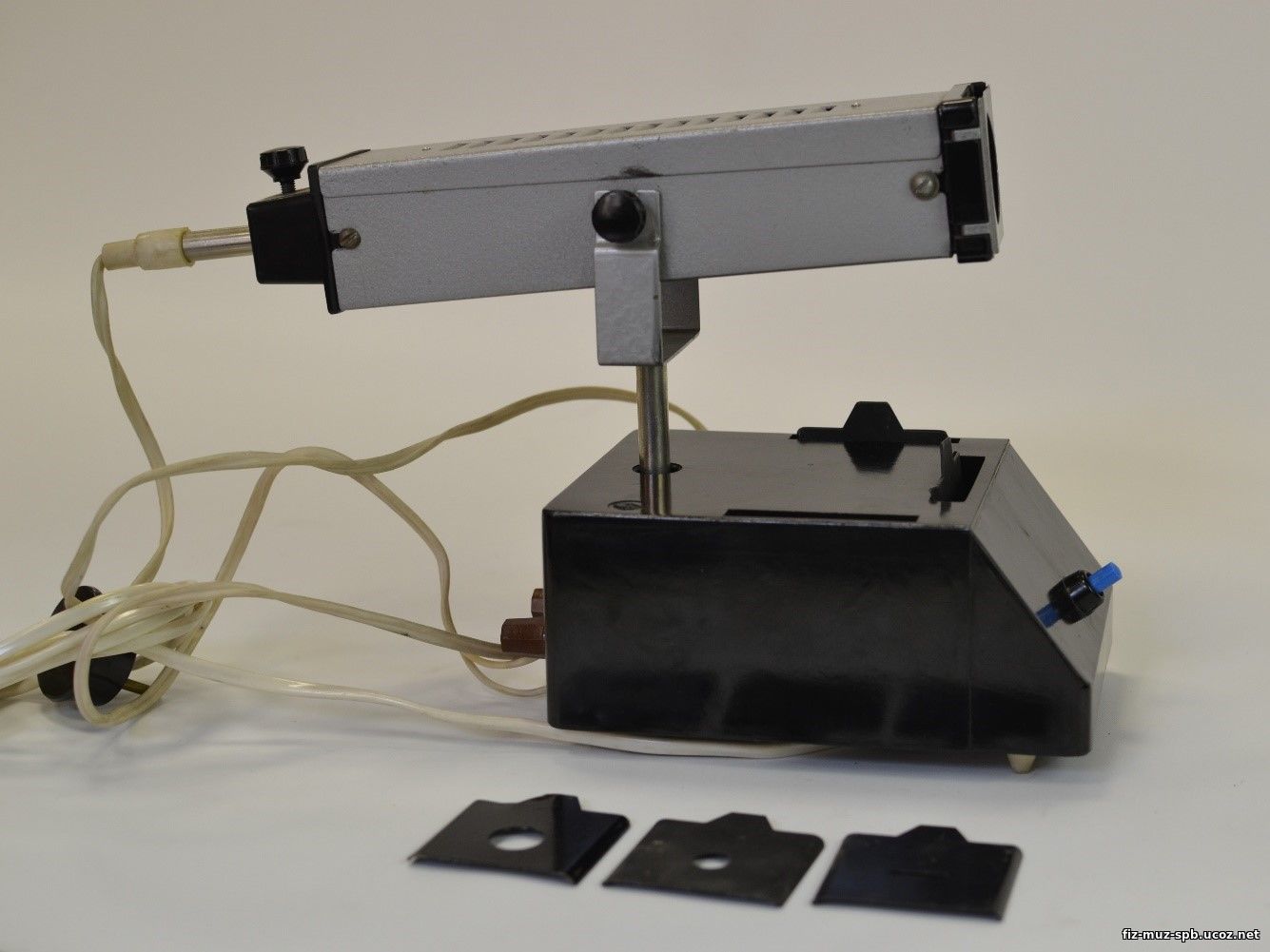

Осветитель представляет собой полый корпус прямоугольного сечения, в передней части которого расположена оправа с линзой. Внутри осветители размещен стержень с патроном и лампочкой на одном конце и ограничительной втулкой на другом. После юстировки стержень фиксируется в нужном положении винтом. Скоба со стержнем служит для закрепления осветителя в нужном положении и устанавливается в специальном отверстии па корпусе блока питания пли отдельно в крестообразной муфте на штативе.
Блок питания представляет собой пластмассовый корпус, внутри которого на металлическом основании установлены понижающий трансформатор, втулка для стержня с осветителем и колодка
переключения напряжения питания.
Понижающий трансформатор включается в осветительную сеть переменного тока 220 (127) В и предназначен для питания лампочки А6-21.
Па задней стенке корпуса блока питания размещены два универсальных зажима для подключения осветителя ко вторичной обмотке трансформатора н зажимный винт, фиксирующий положение стержня осветителя по высоте, а на передней — кнопочный выключатель.
Диафрагмы предназначены для ограничения светового потока осветителя, для чего их помещают в специальный паз в оправе. Подобное ограничение светового потока особенно необходимо при освещении микрообъектов, находящихся на предметном столике микроскопа. Каждая из трех диафрагм имеет соответственно одно отверстие диаметром 5, 10, 15 мм. Кроме трех диафрагм с круглым отверстием, в набор входит диафрагма с щелью — стрелкой.
Светофильтр синего цвета, установленный в оправе осветителя, служит для монохроматического освещения предметного столика микроскопа. Светофильтр представляет собой стеклянную пластину размером 50 X 50 мм.
Матовое стекло, так же как и светофильтр, устанавливается на пути светового потока осветителя п позволяет получить ровный рассеянный свет. Размеры матового стекла те же, что н светофиль тра.
Источник света автомобильная лампа напряжением 6 В. Появляясь точечным источником света, лампа не позволяет качественно пользоваться диафрагмой со стреловидной щелью, в результате чего стрелка проецируется на экране двойным изображением.

Указания к мерам безопасности
При эксплуатации осветителя нужно помнить, что электрический ток переменного напряжения 220 (127) В опасен для жизни, поэтому необходимо выполнять следующие требовання техники безопасности:
а) перед эксплуатацией необходимо ознакомиться с «Правилами техники безопасности эксплуатации электроустановок потребителем», утвержденными Госнадзором, и соблюдать требования, оговоренные в них;
б) запрещается в процессе эксплуатации разбирать блок питания и касаться его токоведущих частей;
в) замену лампы, чистку осветителя необходимо проводить при отключенном блоке питания от электрической сети;
г) запрещается включать осветитель в электрическую сеть постоянного напряжения.

Работа с прибором
Перед включением осветителя в сеть необходимо проверить, соответствует ли положение перемычки сетевому напряжению. Колодка с перемычкой расположена в нижней части корпуса блока питания. Затем следует установить осветитель в скобе стержня, вставить его в отверстие на корпусе блока питания и закрепить винтом на требуемой высоте.
Провода осветителя подключаются к универсальным зажимам блока питания, на которые подаетсй напряжение со вторичной обмотки трансформатора, а вилка шнура блока питания включается
в сеть.
Юстировка лампы осуществляется перемещением стержня вдоль оси. Положение лампы определяется необходимыми размерами светового пятна осветителя на экране. При движении источника
света в сторону оправы с линзой диаметр светового пятна будет увеличиваться.
При работе с микроскопом осветитель должен быть расположен вблизи наблюдателя, с тем чтобы в пределах вытянутой руки можно было включать и выключать прибор. Световой ноток осветителя должен быть направлен на зеркало микроскопа.
В случае когда необходимо ограничить освещение предметного столика микроскопа каким-либо небольшим участком, применяются соответствующие диафрагмы.

Правила хранения
Осветитель рекомендуется хранить в упаковочной коробке. Осветитель необходимо предохранять от пыли, сырости и резких колебаний температуры. Осветитель следует хранить в помещении с нормальной относительной влажностью.



Инструкция: ОСВЕТИТЕЛЬ ОТП
