История прибора начинается с изобретения французом Брегетом металлического термометра. Рассказ о термометре Брегета отыскался в учебнике физики И. Двигубского, 1825 г. Более отчетливую картинку прибора нашли в учебнике Э. Ленца для военных гимназий, 1856 г.
 |
 |

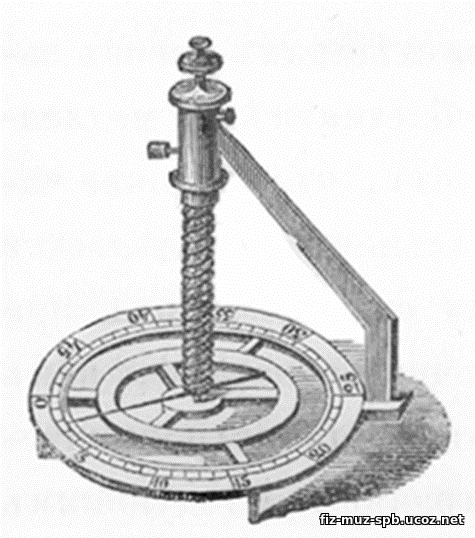

| Рисунок 1. Из книги И. Двигубского | Рисунок 2. Из книги Э. Ленца |
Рабочей частью очень чувствительного термометра является тонкая пластинка, спаянная из трех металлов: серебра, золота и платины и скрученная в спираль так, что платина находится на внутренней поверхности спирали. Одним концом спираль крепится к стойке, а на другом имеет стрелку. Шкала в форме циферблата, градуируется при помощи жидкостного термометра.

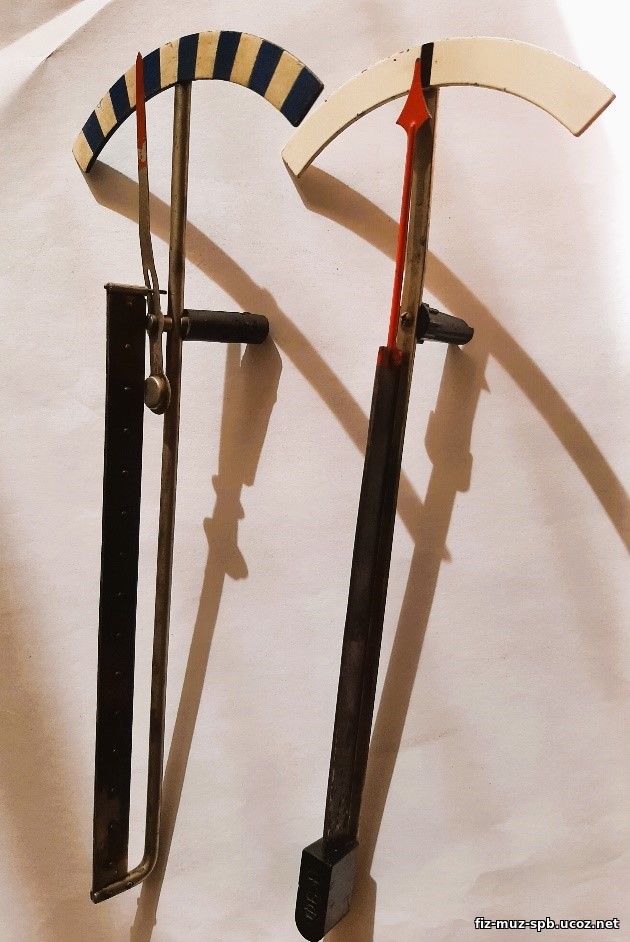

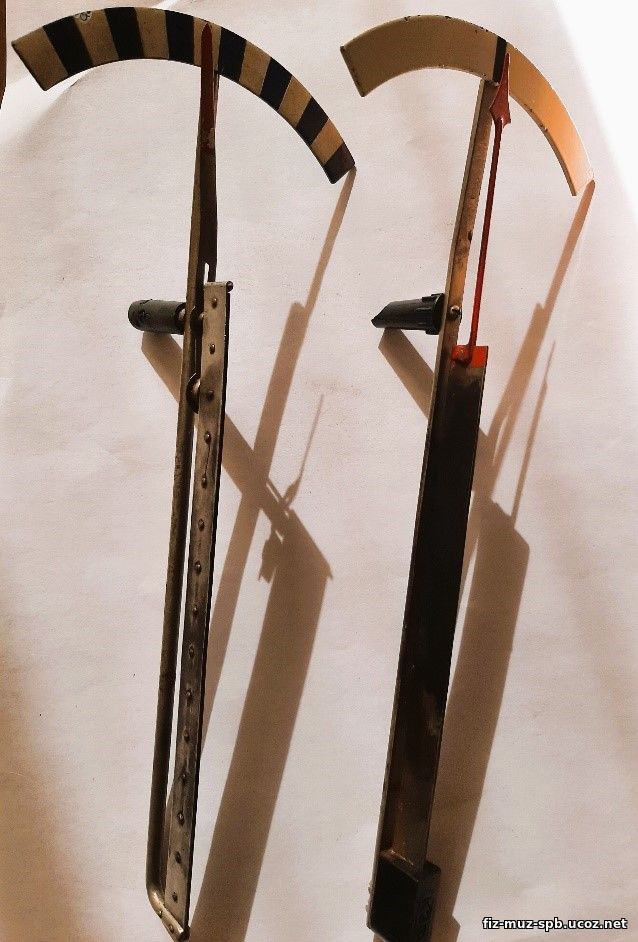

На рисунке 3 показаны приборы, изготовленные на заводе № 2 «Физприбор», г. Киров в разное время. Слева показан прибор под названием «Пластинки Брегета», 1947 г.; справа – прибор «Пластинка биметаллическая», 1970-ые г. Их принципиальное отличие в рабочей части: в одном случае склёпаны две пластинки из железа и алюминия, в другом – одна пластина из термобиметалла. Остальные отличия видны при внимательном рассматривании фотографий.
 |
 |
| Рисунок 3. Габариты приборов одинаковые: длина 31 см, длина дугообразной пластины по хорде 14 см. Все элементы приборов выполнены из металлов, кроме коротких теплоизолирующих ручек. Заметное отклонение стрелки от первоначального положения наблюдается при разности температур 10 ℃. | |
См. также: Горячкин Е.Н., Орехов В.П. Методика эксперимента в восьмилетней школе. 1964 г.
Буров В.А и др. Демонстрационный эксперимент по физике в старших классах средней школы. 1972 г.
