Батарея конденсаторов по действующей классификации оборудования кабинета физики относится к оборудованию для проведения учебного эксперимента и служит для проведения демонстрационных опытов при изучении разделов: «Электростатика», «Переменный ток», «Электрические колебания». Методика и техника демонстрационных опытов подробно описана в пособии для учителя «Демонстрационный эксперимент по физике в старших классах средней школы».
| Учебный прибор «Конденсаторная батарея» | |
| I. Общие габариты 26 см x 8 см x 20см. Выпущен в 1963 году | |
 |
 |
| II. Общие габариты 13см10см8см. Выпущен в 1966 году | |
 |
 |
| III. Общие габариты 24см8см16см. Выпущен в 1978 году | |
 |
 |
Батарея представляет собой набор конденсаторов, смонтированных в деревянном или пластмассовом ящике-футляре, соединенных по схеме в несколько параллельных групп.

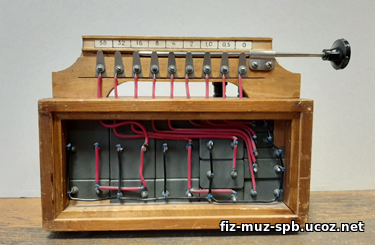

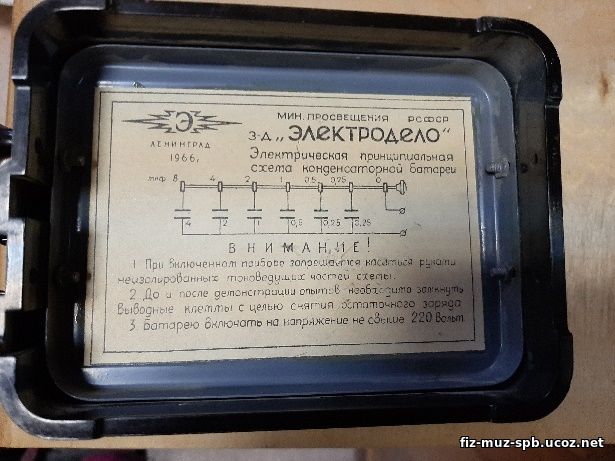

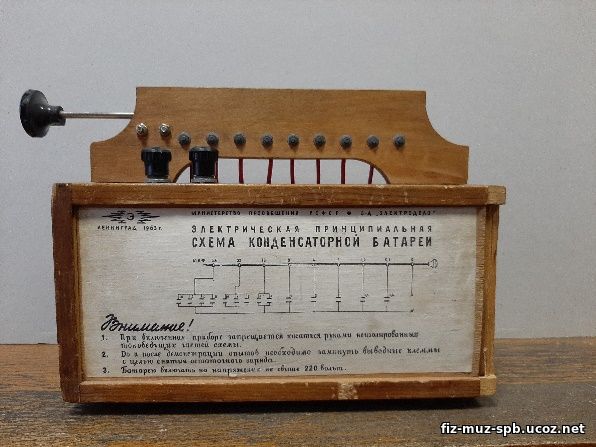

Одна сторона футляра открыта, поэтому есть возможность рассмотреть внешний вид металлобумажных конденсаторов и способ их соединения. На футляре установлены две клеммы для включения батареи в электрическую цепь. На обратной стороне футляра имеется принципиальная электрическая схема и правила безопасной работы с прибором. Все представленные в таблице конденсаторные батареи изготовлены на заводе № 10 «Электродело»1.
Органайзер исследователя
1. В учебных приборах - конденсаторных батареях (см. таблицу). обычно используются металлобумажные конденсаторы типа МБГП-1 на 400 В. Предлагаем вам довольно сложное и непривычное задание: доказать или опровергнуть следующие утверждения об устройстве конденсаторных батарей I и II:
a) батареи I и II собраны из конденсаторов с односекционными и двухсекционными лепестковыми выводами;
b) у конденсаторов большого размера емкость больше, чем емкость у конденсаторов меньших габаритов;
c) в батареях I и II применено как параллельное, так и последовательное соединение конденсаторов.
Для проверки гипотез вам придется поработать с технической документацией, изучить внутреннее устройство металлобумажного конденсатора2 и все время обращаться к таблице с изображениями конденсаторных батарей I и II.

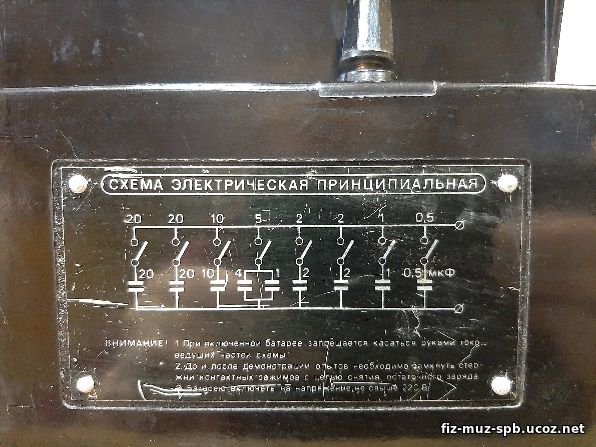

2. Обратите внимание на электрическую схему конденсаторной батареи III и на основании технической документации. Покажите, что в батарее III присутствуют не только конденсаторы типа МБГП-1.
3. ПРОВЕРЬ СЕБЯ.
