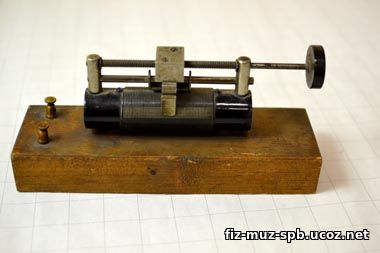

РЕОСТАТЫ ПОЛЗУНКОВЫЕ ШКОЛЬНЫЕ.
Назначение
Реостаты предназначены для плавного изменения сопротивления в
различных электрических цепях.
При включении по схеме потенциометра реостаты могут быть использованы для плавного изменения напряжения в цепи.
Па трубчатой керамике, укрепленной между двумя вертикальными щеками при помощи стяжной шпильки, намотана оксидированная константановая проволока сопротивления. Концы обмотки выведены к двум клеммам, установленным в правом нижнем углу лицевой стороны каждой щеки. В верхней части щек, над обмоткой, укреплен направляющий стержень, вдоль которого перемещается ползунок с двумя контактными роликами. На одном конце стержня установлена клемма. В центральной части каждой щеки имеется вентиляционное отверстие для охлаждения керамики. В лайках щек расположены отверстия для крепления реостата к рабочему месту. На боковые отбортовкн щек установлены и закреплены винтами защитные перфорированные кожухи.
Правила эксплуатации и хранения
Для обеспечения пожарной безопасности реостаты РПШ — 5, РПШ-2, РПШ-1 и РПШ-0,6 следует устанавливать на несгораемую теплоизоляционную прокладку. '
Во избежание перегорания обмотки реостата не разрешается пропускать через нее ток, превышающий величину, указанную на паспорте, укрепленном на щеке.
F3 целях обеспечения длительности срока службы пластмассовых деталей реостата непрерывная работа его, при максимальном токе, указанном в паспорте, допускается не свыше 90 минут.
Не допускается работа реостата п среде, содержащей едкие газы и пары в концентрациях, разрушающих металл и изоляцию; во взрывоопасной среде; насыщенной токопроводящей пылью.
Хранить реостат рекомендуется в шкафу, в сухом помещении.

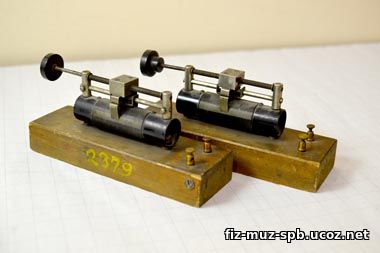

РЕОСТАТЫ ПОЛЗУНКОВЫЕ С РОЛИКОВЫМИ КОНТАКТАМИ
I. Назначение реостатов
Реостаты предназначаются для плавного изменения сопротивления в различных электрических цепях.
При включении по схеме потенциометра реостат может быть использован для плавного изменения напряжения в цепи в пределах общего омического сопротивления обмотки.
II. Краткое описание

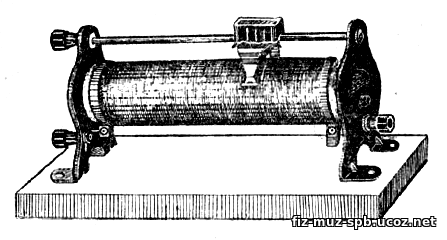

Проволочное сопротивление реостата намотано на трубчатом керамическом основании, укрепленном между двумя вертикальными стойками А.
Концы обмотки выведены к двум клеммам, установленным на внешней стороне стоек.
Третья клемма навинчена на конец направляющего стержня.
Ползунок В имеет два роликовых контакта Г,
которые при движении ползунка по направляющему стержню Б, вращаясь, перемешаются по обмотке реостата.
В паспорте прибора указывается предельная сила тока и фактическое сопротивление обмотки.
Не допускается во избежание перегорания обмотки пропускать через реостат
ток, превышающий величины, указанные
в паспорте.
