Информация о приборе (рис.1) неизвестном для преподавателей профильной кафедры была найдена по фотографии благодаря Интернету (рис. 2). Сопоставление фотографий сразу приводит к выводу, что конструкция приборов одинаковая, хотя разница в «возрасте» более 50 лет. Несмотря на то, что данный прибор по биологии было решено оставить его в экспозиции химических аппаратов по следующим соображениям: в приборе для индикации дыхательного газообмена используются химические и физические явления.

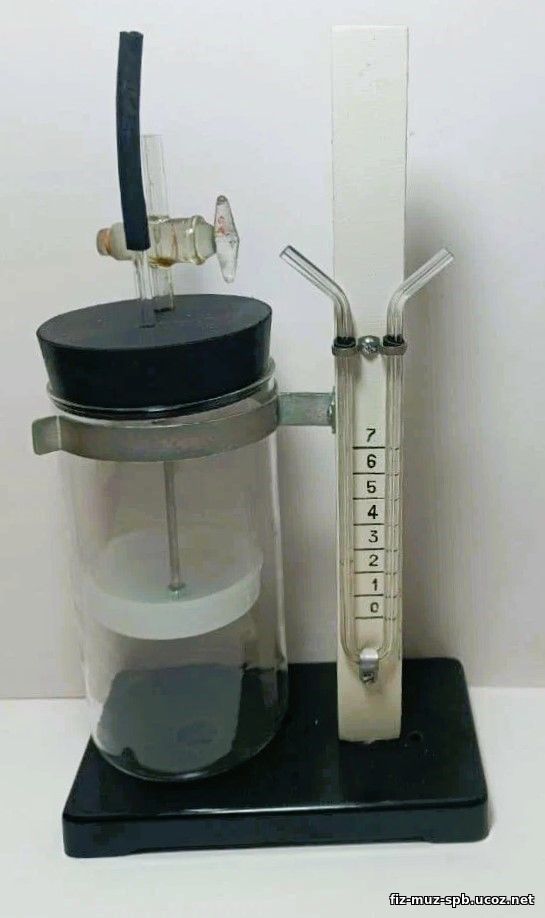

Рисунок 1. Прибор выпущен на заводе №2, г. Киров в 1950-ые. Общие габариты в мм 150×100×320	Рисунок 2. Прибор выпущен ОАО «Физприбор», г. Киров, 2010-ые. Общие габариты в мм 160×90×300

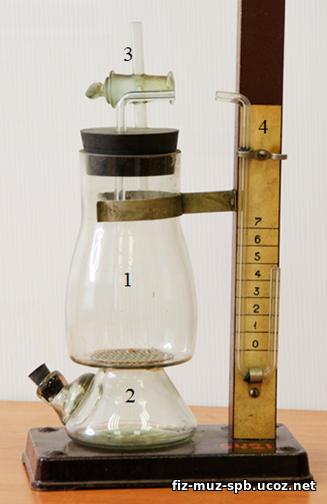

На рисунке 1 указаны основные части прибора. Сосуд сложной формы из двух частей (верхней 1 и нижней 2), между которыми положена металлическая сетка, закрыт большой резиновой пробкой 3; через последнюю пропущены трубки: стеклянная с двухходовым краном для сообщения с атмосферой, вторая резиновая предназначена для подключения к жидкостному манометру 4.
Правила подготовки, эксплуатации и ухода за прибором есть в руководстве, поэтому остановимся только на описании способов индикации дыхательного газообмена.
Химический: в нижнюю часть сосуда наливают жидкий поглотитель (известковую воду), на сетку кладут пророщенные семена пшеницы, гороха, фасоли и т.п.) растения. При дыхании растениями потребляется кислород, а выделяется углекислый газ, который поглощается известковой водой – раствор мутнеет.
Физический: Наблюдения проводятся в герметичной системе: сосуд-манометр. В процессе дыхания растений из воздуха, находящегося в сосуде, «уходит» кислород, а углекислый газ реагирует с поглотителем; давление воздуха в системе уменьшается и жидкость в манометре поднимается в левом колене.

Вопросы «на засыпку»: Почему известковая вода мутнеет? Какое отношение к работе ПДГ имеет закон Дальтона?
