Рисунок 1.	Рисунок 2.

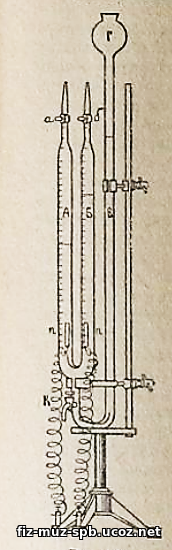

Аппарат (рис.1) выполнен по образцу вольтаметра А. Гофмана (рис.2), который относится к группе вольтаметров со впаянными сквозь стенки электродами. Прибор состоит из трех сообщающихся трубок, укрепленных на деревянном штативе: две градуированные бюретки и трубка с шарообразным резервуаром. Бюретки градуированы на 25 и 50 мл, цена деления 0,2 мл. В бюретку на 25 мл впаян платиновый электрод, а на 50 мл – серебряный электрод. Под действием постоянного напряжения 6-8 Вольт в одной из бюреток собирается кислород, в другой собирается водород, который в два раза больше по объёму.
Общие габариты в см: длина 28, ширина 17, высота 70.
Прибор изготовлен в 1975 г. ВПО по производству научных приборов «Союзнаучприбор». Дружная Горка, Ленинградская обл. Прибор не работает. Паспорт к прибору здесь.

Вопрос «на засыпку»: Почему для электродов выбраны платина и серебро? Зачем в аппарате Гофмана (рис.2) нужен кран?
