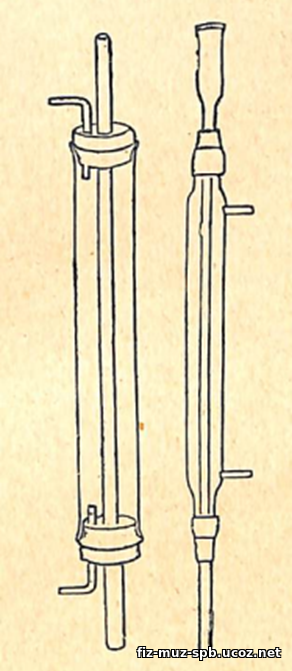

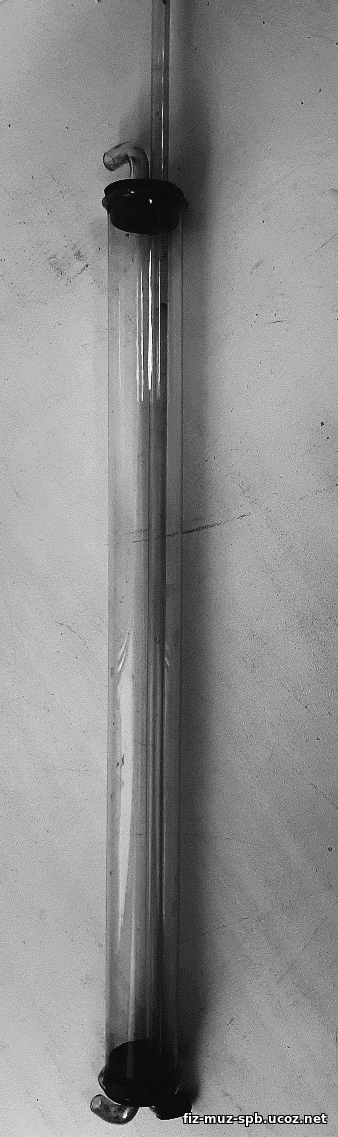

Прямоточный холодильник Либиха (рис. 2 справа) в начале ХХ века выпускался также в упрощенном виде (рис. 2 слева). Преподаватели по изображению из каталога, где обычно указывался масштаб, могли изготовить дешёвые самодельные приборы (рис. 1).

Рисунок 1	Рисунок 2	Рисунок 3

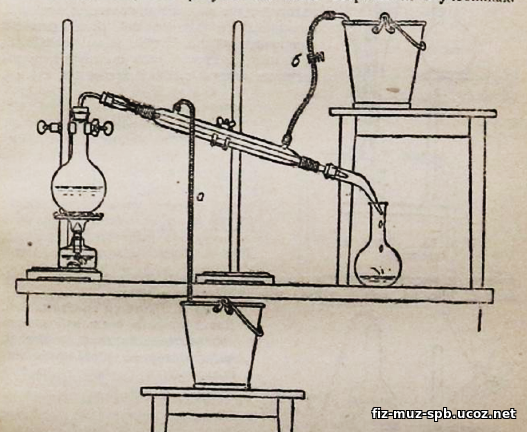

Стеклянная трубка или охлаждающая рубашка диаметром примерно 3 см и длиной 40 см закрыта с каждого конца пробкой-заглушкой с двумя отверстиями. Последние предназначены для крепления внутренней длинной трубки-паросборника и укороченных Г- образных отводных трубок. Представление об установке для дистилляции воды без использования водопровода дает рисунок 3. Внутренняя трубка холодильника соединена тонкими шлангами с колбой, наполненной грязной водой, и колбой для приема чистой воды. Через охлаждающую рубашку пропускается холодная вода. При кипении грязной воды пар поступает в паросборник установленного наклонно холодильника; пар охлаждается и конденсируется. Чистая вода стекает в приемную колбу.
Вопросы «на засыпку» по рис. 3: Как запустить воду в охладительную рубашку? Зачем нужен зажим б?
