Учебное наглядное пособие для демонстрации промышленного процесса получения соляной кислоты (рис.1) разработано В.Н. Верховским, Ю.Д. Скалдиным, Н.В. Гвоздевым в 1933-1934 г. Полное устройство модели показано на рис.2, взятого из книги Верховского «Техника и методика химического эксперимента в школе.Т.2»,1940.

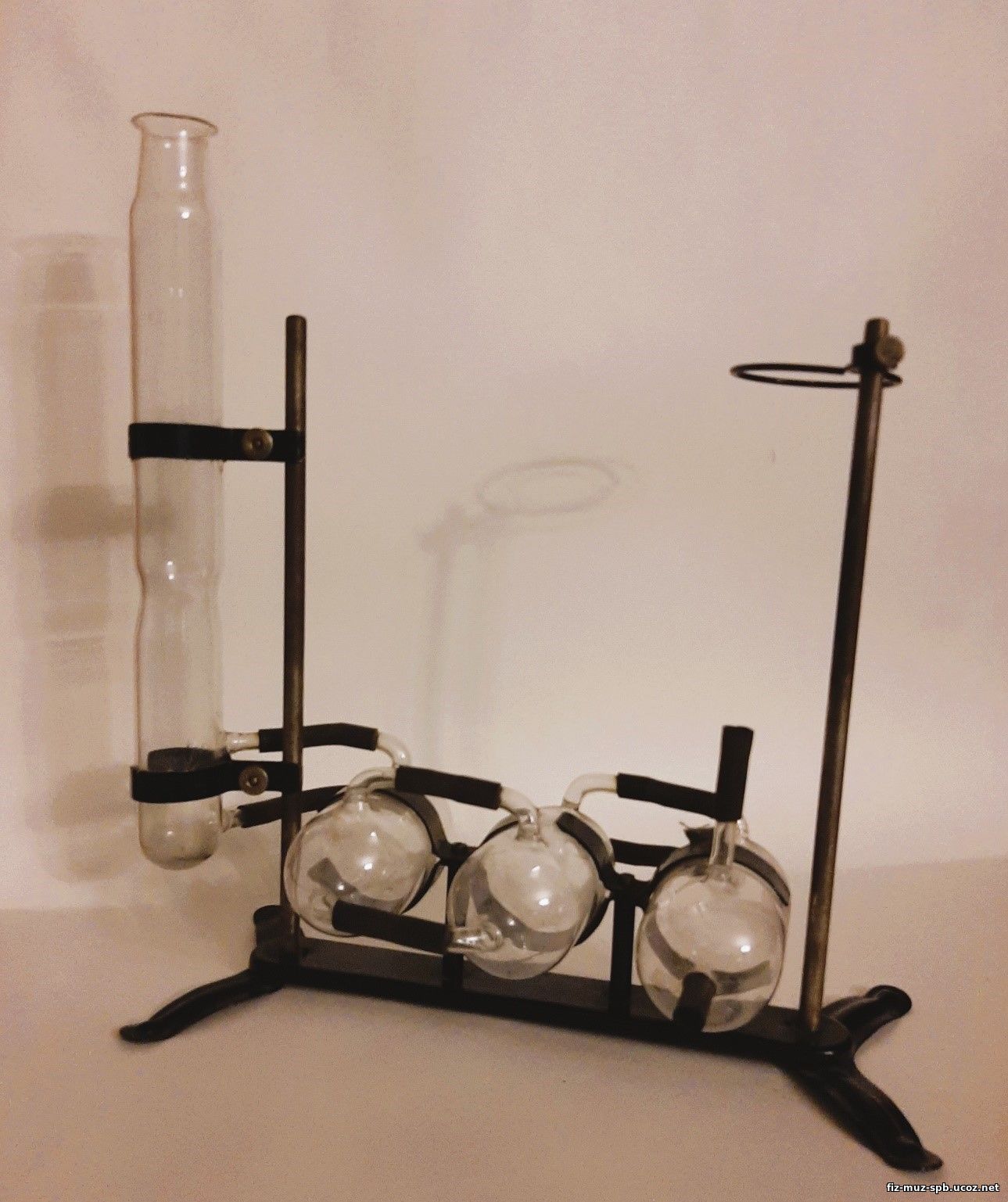

Рисунок 1. Внешний вид поглотительной системы модели: слева колонна, соединенная с тремя сообщающимися сосудами. В последнем сосуде (справа) имеются два резиновых отвода: верхний для поступления газа, нижний для сбора соляной кислоты. Общие габариты установки на штативе: длина 32 см, ширина 12 см, высота 28 см. Прибор изготовлен на заводе № 2, г. Киров. 1950-ые.

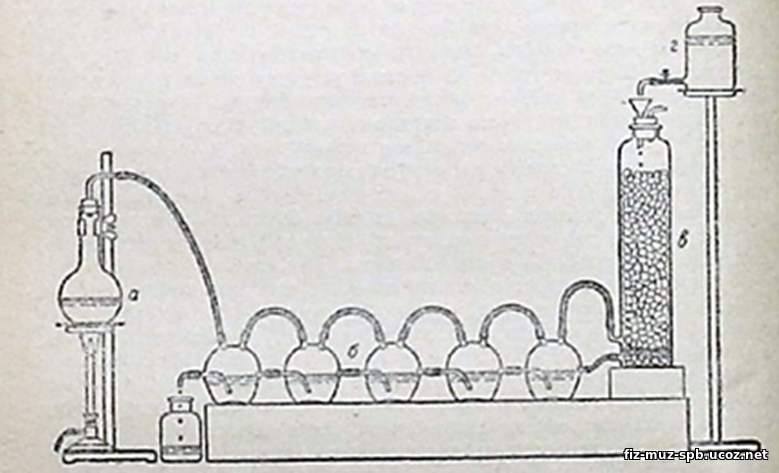

Рисунок 2. Установка для получения соляной кислоты по принципу противотока.

Описание устройства модели (рис.2): а - устройство для получения хлороводорода действием раствора серной кислоты на поваренную соль (под колбой расположена газовая горелка); устройство для абсорбции хлороводорода и получения раствора HCl состоит из трех элементов: б – сообщающиеся сосуды, соединенные между собой резиновыми трубочками разной толщины, в - поглотительная колонка с двумя отверстиями в нижней части, наполненная твердым веществом, не реагирующим с соляной кислотой, г – источник воды.

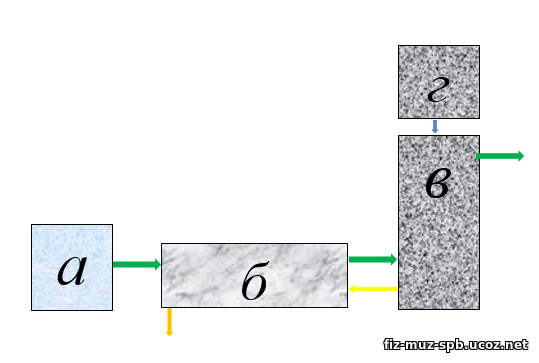

Рисунок 3.Схема модели завода соляной кислоты. Цветные стрелки показывают направление движения газа (зеленые), раствора (желтые), воды (синяя). Буквы совпадают с обозначениями на рис. 2.

Действие установки: Полученный газ поступает в сообщающиеся сосуды, заранее наполненные водой, подкрашенной синим лакмусом. Соединительные трубки (см. рис.2) присоединены к колонке так, что газ движется навстречу течению воды, и постепенно превращается во все более и более концентрированную соляную кислоту. Концентрированная кислота, образовавшаяся на поверхности воды, имеет большую плотность, поэтому опускается на дно сосудов. В соответствии с законом сообщающихся сосудов жидкость перетекает из сосуда в сосуд и стекает в емкость для сбора соляной кислоты.
