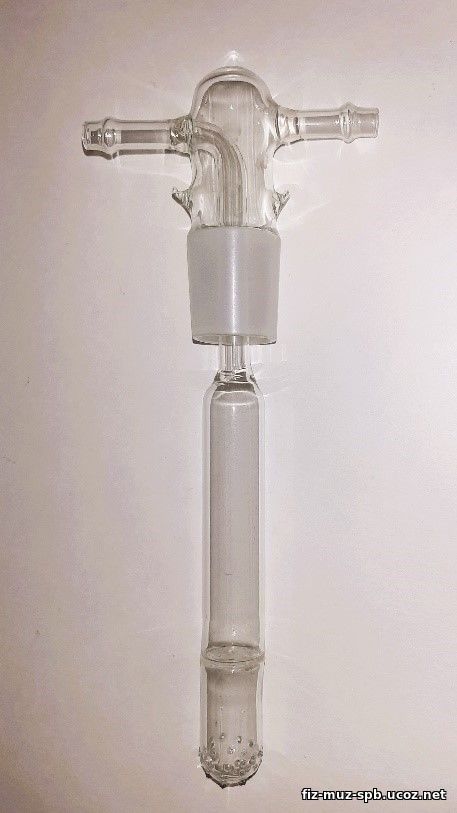

Рисунок 1. Основной элемент склянки Дрекселя- пробка с подпаянным стеклянным фильтром. Длина 22 см.

Для очистки газов или в качестве клапана/водяного замка, который пропускает газ только в одном направлении, применяют склянки Вульфа, Тищенко, Дрекселя и других безымянных авторов.
Основным элементом склянки Дрекселя (рис. 1 и рис.2 а, в, г) является стеклянная пришлифованная пробка, в которую впаяны приводная и отводная трубки. Более эффективное промывание газа достигается либо созданием перегородки из пористого стекла (рис.2 б), либо приплавлением к нижнему концу центральной трубки пластинки или цилиндра из пористого стекла (рис.1 и рис. 2 в, г), что обеспечивает тонкое дробление пузырьков газа.
Для очистки газа от нежелательных примесей, таких как пары или газы, его пропускают через специальный жидкий или твёрдый реагент. Промывную жидкость наливают в склянку до половины, а трубку, доходящую до дна, присоединяют к источнику газа

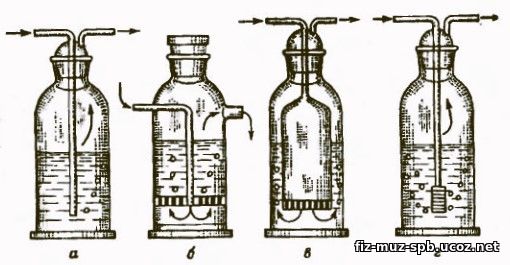

Рисунок 2. Склянки Дрекселя: обычная (а), с пористым диском(б), широкой трубкой (в), стеклянным фильтром (г).

---
