НАЗАДВульфовы склянки

Предназначены для удаления из газа посторонних примесей (парообразных или газообразных). Толстостенные сосуды (рис.1), в которых помещаются жидкости, устроены так, чтобы газ, по возможности, большее время находился в соприкосновении с жидкостью. Ток газа не должен быть очень быстрый; пузырьки должны следовать один за другим, не сливаясь в одну струйку. Смотря по обстоятельствам, таких склянок ставят несколько штук одна за другой и соединяют каучуковыми трубками.
В Вульфовой склянке трубка, приводящая газ, идет до дна, а отводная кончается в горле; они укреплены в пробках (рис.2-3). Вульфова склянка может быть заменена Дрекселевскими склянками.

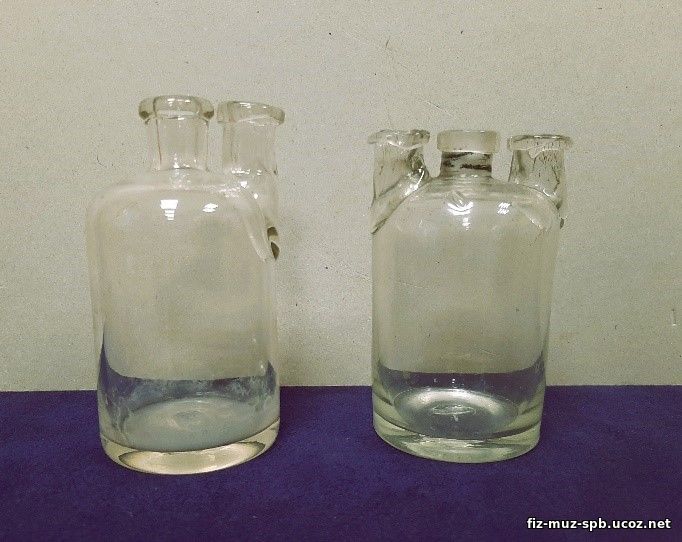

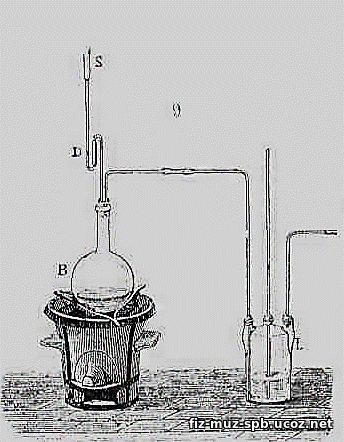

Рисунок 1. Вульфовы склянки двух- и трехгорлые: высота 13 см, диаметр около 6 см. Начало ХХ в. Рисунки 2-3. Опыт по получению и очистки газа: В – прибор для получения газа, L – Вульфова склянка, DS - предохранительная воронка, через которую выходит газ или входит наружный воздух при случайном резком изменении давления газа внутри прибора В.
