Перед вами задание для домашней работы. Выполняя задание, вы узнаете устройство и принцип действия мясорубки, которые широко используются в домашнем хозяйстве и пищевой промышленности. В работе можно использовать учебник и дополнительную информацию из Интернета. Задание оформляйте в электронном документе. По завершению работы, найдите способ отправить файл на оценивание.

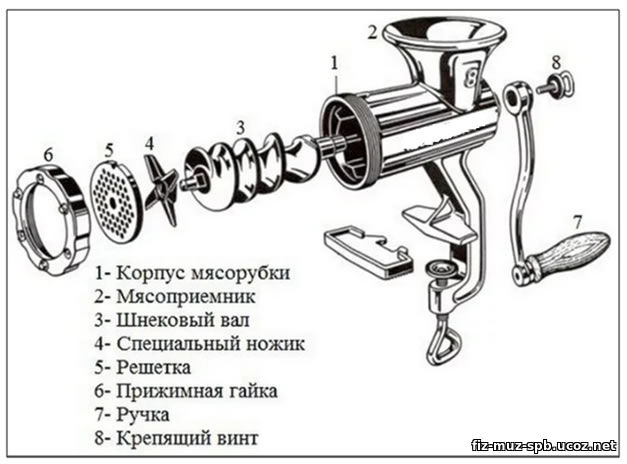

- Разберите мясорубку, осмотрите устройство каждой её части и место соединения отдельных частей. Рассмотрите рисунок 1 и узнайте названия всех частей мясорубки.
- Все ли части мясорубки указаны на рисунке? Если нет, сделайте фото недостающих деталей и дайте им название.
- Найдите в деталях мясорубки простые механизмы. Заполните таблицу, как показано в примере.
Название простого механизма |
Название одной или группы деталей |
Рычаг |
Ручка |
Блок |
|
Ворот |
|
Наклонная плоскость |
|
Клин |
|
Винт |
|
- Сопоставьте изображение колодезного ворота и изображение шнекового вала. Вам нужно понять в какой части вала нужно измерить диаметр, чтобы рассчитать выигрыш в силе, который дает ворот мясорубки. Когда мясорубка в сборе, ворот состоит из шнекового вала 3 и ручки 7, соединенных винтом 8.
- Сделайте дополнительные измерения и рассчитайте выигрыш в силе, который дает ворот мясорубки.
