Рисунок 1.

Рисунок 2.

Рисунок 3.

По материалам книг: А.А. Эйхенвальд «Электричество»,1928
Д.Д. Галанин и др. «Физический эксперимент в школе», Т.3,1936.

Идея применения термопар для измерения величины переменного тока малой мощности принадлежит Клеменчичу (1890). Измерительный прибор был изобретен в период зарождения методов передачи электроэнергии на значительные расстояния.
На рисунке 1 изображен термоэлемент Клементича, который состоит из двух спаянных проволочек железной и константановой, соединенных крестом. Если концы с и d соединить с источником электрических колебаний, то спай нагревается, и в гальванометр, соединенный с точками а и b, идет термоэлектрический ток. Для увеличения чувствительности термоэлемента П. Лебедев предложил помещать его в безвоздушное пространство.

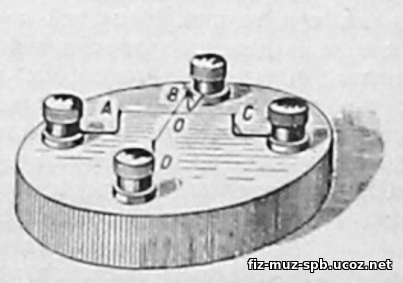

В 1930-ые годы, чтобы продемонстрировать устройство и принцип действия прибора, учитель физики, следуя подробным методическим рекомендациям, самостоятельно изготавливал термокрест (рис. 2) из тонких проволок меди и константана, которые припаивал к отогнутым концам более толстых медных проволок, подвернутых под клеммы.

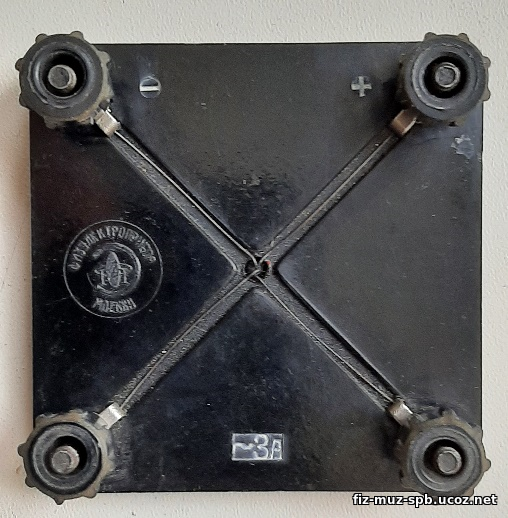

С 1950-ых «термоэлемент Клеменчича» промышленного производства применялся в работе физического практикума «Градуирование термопары и термокреста». Термокрест, изображенный на фотографии, изготовлен из железной и константановой проволок длиной каждая примерно 100 мм, диаметром 0,3 мм. Место перекручивания проволок сварено. Крест смонтирован на пластмассовой квадратной панельке с 4-мя клеммами (7 см × 7 см× 0,8 см). Через термокрест можно пропускать переменный ток до 3 А. При проведении работ место спая рекомендовалось закрывать теплоизолирующим не горючим материалом.
