По материалам книги А.А. Покровского «Практикум по физике в старших классах средней школы»,1954.

Термокрест, представляет собой прибор, позволяющий применять термопары для измерения силы переменного тока с помощью гальванометра.

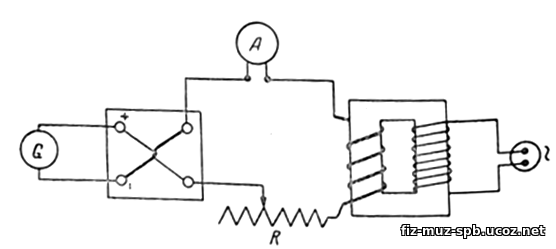

Схема рабочей установки изображена на рисунке.

Основные детали установки: трансформатор понижающий 220В/ 12В; амперметр переменного тока до 3А, цена деления 0,2 А; реостат ползунковый; термокрест; гальванометр до 100мкА.
При включении трансформатора в осветительную сеть переменный ток нагревает место спая,вследствие чего во второй термопаре термокреста возникает термоэлектрический ток,регистрируемый гальванометром.При этом температура спая зависит от количества теплоты, выделяемого переменным током в единицу времени. Это количенство теплоты, в свою очередь, пропорционально квадрату силы тока , согласно закону Джоуля –Ленца. Следовательно сила тока, показываемая гальванометром, прямопропорциональна квадрату силы тока, показываемого амперметром.
Передвигая скользящий контакт реостата, постепенно увеличивают на 0,2–0,4 А силу переменного тока и каждый раз замечают показания амперметра и соответсвующего им показания гальванометра. Результаты измерений сводят в таблицу.
Полученные результаты позволяют легко убедится, что «сила тока, показываемая гальванометром, прямопропорциональна квадрату силы тока, показываемого амперметром».
Затем по результатам измерений строят градуирововчную кривую.
