Термоэлемент для демонстрации явления Зеебека

По материалам учебников
Руководство к физике Э.Х. Ленца,1839, СПб.
Руководство физики для гимназий, А. Малинин и К. Буренин, 1868, М.

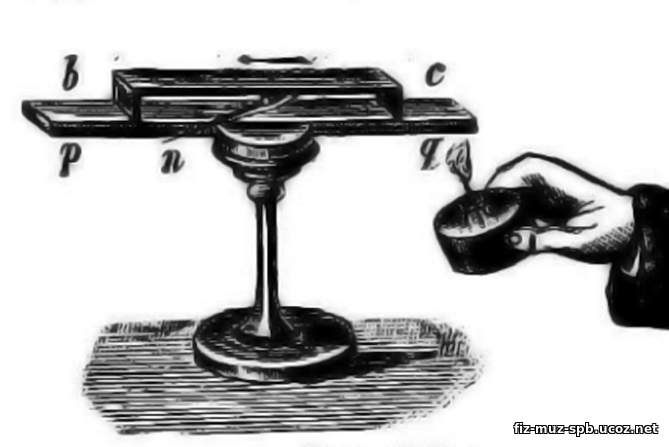

Явление термотока, открытого в 1821 г. Томасом Иоганном Зеебеком, демонстрировали с помощью прибора, показанного на рисунке.

Пластины bc из сурьмы и pq из висмута, спаянные на концах между собой, составляют замкнутую электрическую цепь В демонстрационном термоэлементе использованы висмут и сурьма, т.к. по сравнению с другими парами металлов они позволяют получить самое большое значение электродвижущей силы. Магнитная стрелка n служит индикатором тока в цепи.
О размерах прибора можно судить
по изображению руки экспериментатора.
Сначала прибор устанавливали так, чтобы магнитная стрелка располагалась вдоль магнитного меридиана. Затем нагревали спай cq, в цепи появлялся ток, и магнитная стрелка отклонялась как показано на рисунке. Потом нагревали спай bp, в цепи опять возникал ток, но другого направления, на что указывало отклонение стрелки в другую сторону. О величине тока судили по углу отклонения магнитной стрелки.
