Прибор для определения коэффициента
линейного расширения металлов
По материалам книги А.А. Покровского «Практикум по физике в старших классах средней школы».
Устройство прибора
Работа с прибором
Муфта с образцом вкладывается в стойки прибора; измеряют микрометром расстояние между стойкой 4 и подвижным упором 5. Через муфту прогоняют пар в течении нескольких минут; опять измеряют расстояние между 4 и 5. Разность между результатами двух измерений покажет удлинение стержня.
Производство прибора начато в 1950 г.

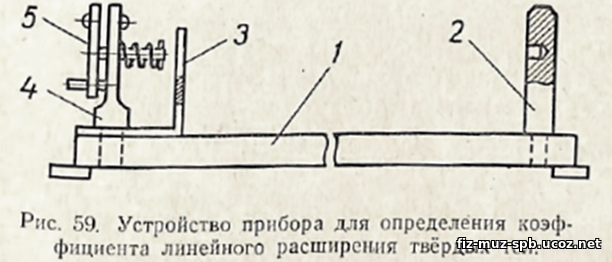

Устройство прибора
 |
|
 |

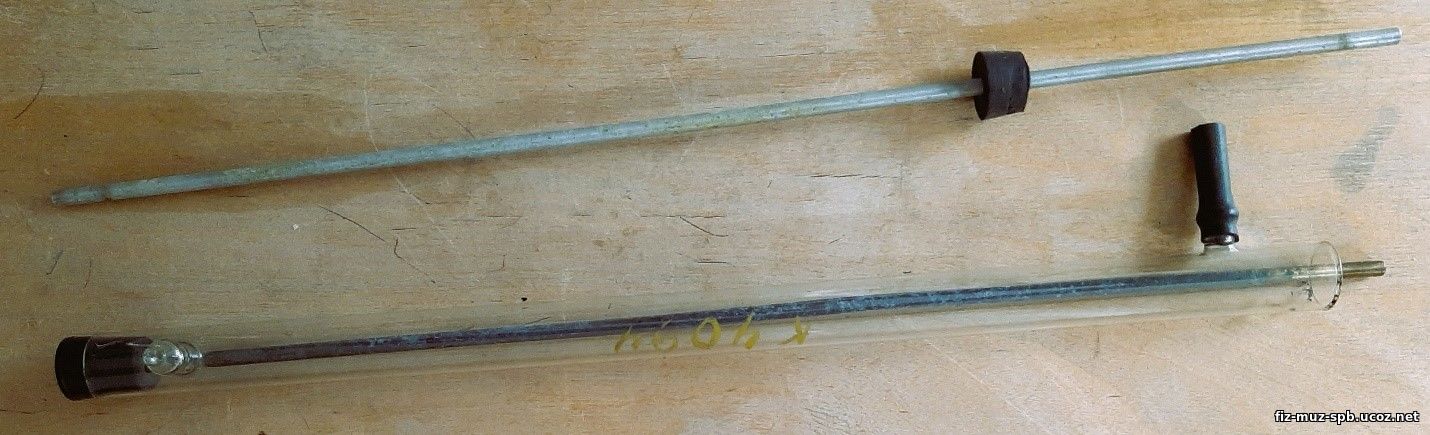

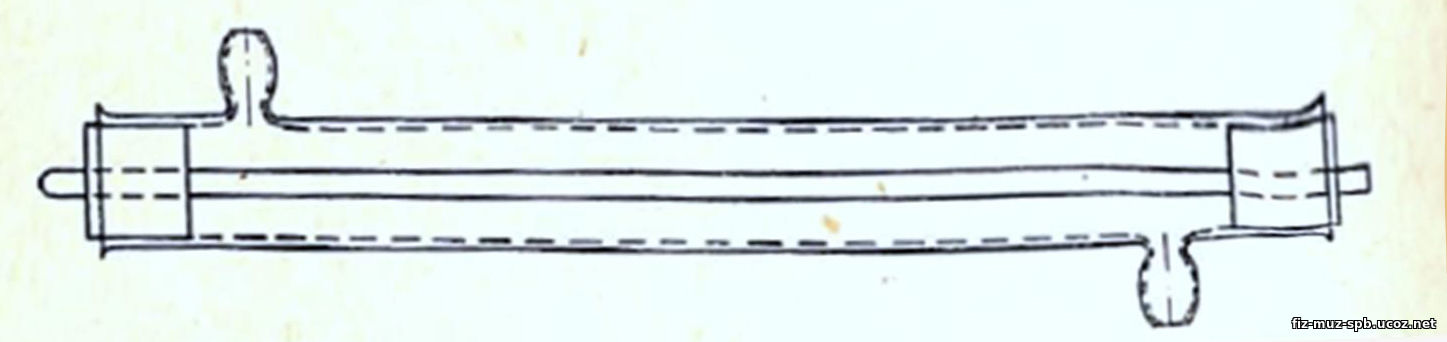

| Стеклянная муфта с металлическим стержнем вкладывается в стойки 2 и 4. Стержни длиной 40 см изготовлены из стали, алюминия, латуни. |
Работа с прибором
 |

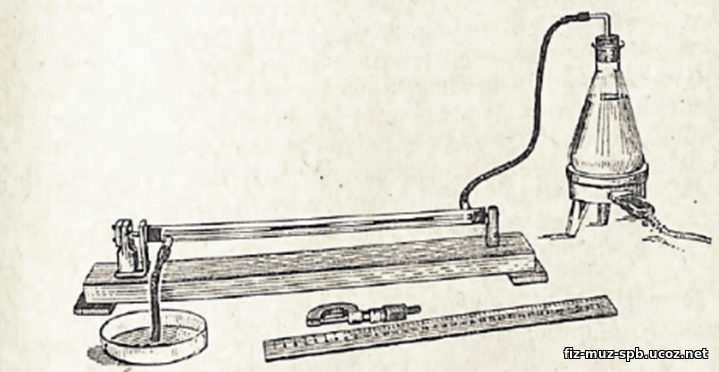

| Установка для выполнения работы. Общие габариты прибора в рабочем состоянии в см: 51×10×9. |
 |
Муфта с образцом вкладывается в стойки прибора; измеряют микрометром расстояние между стойкой 4 и подвижным упором 5. Через муфту прогоняют пар в течении нескольких минут; опять измеряют расстояние между 4 и 5. Разность между результатами двух измерений покажет удлинение стержня.
Производство прибора начато в 1950 г.
|
|
|
