Зеркала Пикте

По существующей классификации зеркала Пикте относятся к приборам для демонстрации или объяснения физических явлений.
Комплект из двух одинаковых металлических вогнутых зеркал предназначен для демонстрации отражения инфракрасных лучей и звуковых колебаний.

Устройство зеркала:

Сферическое зеркало диаметром 300 мм и радиусом кривизны 320 мм. Отражающая поверхность образована слоем никеля по полированной металлической поверхности с последующей глянцовкой.
Держатель шарнирно соединен с подставкой.
Подставка с грузом для утяжеления.
Кронштейн с выдвижной планкой и втулкой на ней.

Габариты прибора: высота 450 мм, диаметр подставки 200 мм. Масса комплекта из двух зеркал около 6 кг.

Выпущен комплект в 70-ые годы ХХ в.

Фото 1. Металлическое вогнутое зеркало

Опыт с одним зеркалом, демонстрирующий отражение невидимых (инфракрасных) лучей можно посмотреть ниже.

Исторический опыт с двумя оловянными зеркалами диаметром 30 см и фокусным расстоянием около 11 см был произведен в Женеве швейцарскими учеными Пикте и Сосюром в конце XVIIIв. «Мы взяли железное ядро двух дюймов в диаметре, раскалили его так. чтобы оно прогрелось до центра, потом дали ему охладится до той степени, что оно перестало светиться даже в темноте. Два зеркала были поставлены одно против другого на расстоянии 12 футов – в фокусе одного мы поместили ядро, в фокусе другого – термометр. Тот час температура начала повышаться и в 6 минут поднялась на 10,5 градусов…» (из книги М.И. Блудова «Беседы по физике», стр.182)

Органайзер исследователя
1. На фото 2 изображена электрическая отражательная печь.

Фото 2. Электрообогреватель

Бытовой прибор изготовлен на заводе «Электродело» (Ленинград) в 1976 г. Проведите рассуждение, доказывающее, что между зеркалом Пикте и бытовым обогревателем есть сходство как в устройстве, так и в принципе действия.

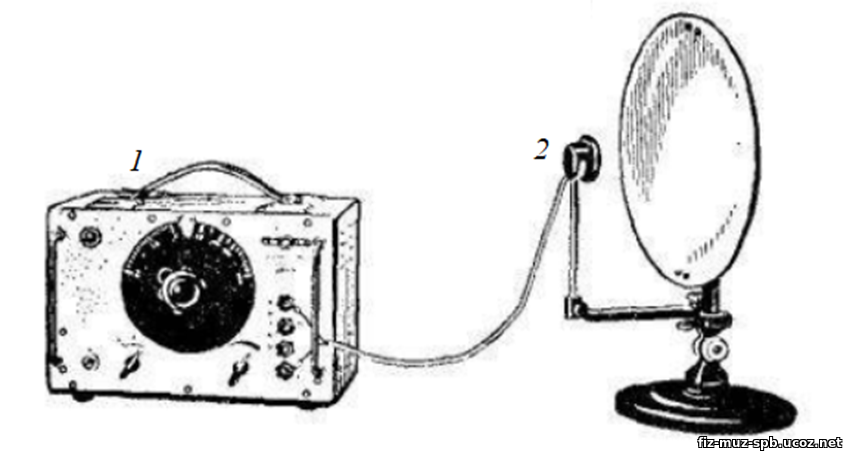

2. На рисунке показана установка для демонстрации «Звуковой прожектор», где цифрой 1 обозначен звуковой генератор, позволяющий менять частоту звуковых колебаний; цифрой 2 – телефон от наушников. Опираясь на материал статьи о зеркалах Пикте и знание физики, выполните несколько заданий:
– Объясните почему опыт имеет название «Звуковой прожектор»;
– Можно ли электрообогреватель (см. фото 2) назвать «Тепловым прожектором»? Свой ответ обоснуйте.
3. Рассмотрите картинку, поясняющую устройство двухнитевой лампы и формирование хода световых лучей дальнего и ближнего света фары автомобиля.

	Устройство двухнитевой лампы	Оптическая система фары
	Электроконтакт – 1 Установочный диск цоколя – 2 Цоколь - 8 Кварцевая колба – 7 Теневой колпачок– 6 Нить накала дальнего света – 3 Нить накала ближнего света – 4 Теневой экран – 5	Отражатель фары – 9 Нить накала ближнего света – 4 Ход лучей ближнего света – а Нить накала дальнего света – 3 Ход лучей дальнего света – б

Выполните следующие задания:
– Проведите рассуждения по вопросу: «Между зеркалом Пикте и отражателем фары есть связь?»
– Поясните при каких условиях фара выполняет функцию прожектора.
– Укажите нить накала, которая расположена в фокусе отражателя фары. Объясните, как вы это определили.
– Объясните роль теневого экрана в формировании хода лучей ближнего света.
