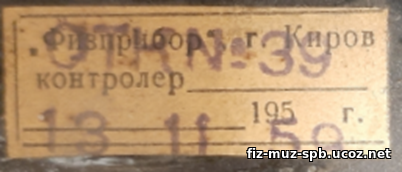

Рисунок 1. Бумажная наклейка

Иллюстрированный каталог – справочник по разделам физики 1958 г. содержит описания учебно-наглядных пособий, приборов и лабораторного оборудования с кратким указанием об их использовании. В этом каталоге содержится информация о легкоподвижных тележках, которые изображены на рисунке 2. Пара тележек изготовлена на заводе №2 «Физприбор», г. Киров в 1959 г. (рис.1). Известно, что легкоподвижные тележки в период 1950 - 1960 гг. изготавливал еще украинский завод «Красный октябрь», Одесса.

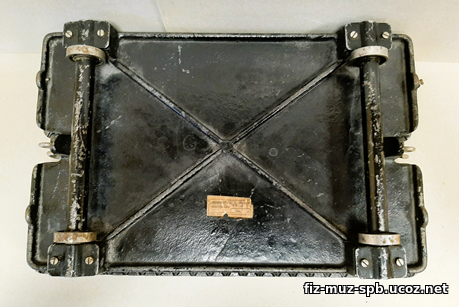

Рисунок 2. Комплект легкоподвижных тележек. Параметры тележки: длина – 370 мм, ширина - 220 мм, высота – 40 мм; масса - 5,2 кг; грузоподъёмность -100 кг. В чугунной платформе с торцов сделаны небольшие вырезы, в которых установлены крючки. Платформа установлена на две оси: на последние насажены две пары подшипников, обеспечивающих значительную подвижность. Поверхность платформы рифленая для устойчивости поставленных на нее грузов.

К началу 1970-ых производители значительно уменьшили массу платформы, т.к. чугун заменили стальной пластиной толщиной около 2 мм, сохранив размеры и конструкцию тележки; уменьшилась её грузоподъемность до 80 кг. Тележка(и) предназначена для демонстрации опытов по разным разделам механики: кинематика, динамика, работа и энергия. С помощью тележки можно показать способность движущегося тела совершать работу, определить среднюю скорость, наблюдать явление инерции и др. Пара тележек помогает иллюстрировать закон сохранения импульса или взаимодействие тел.

Органайзер исследователя

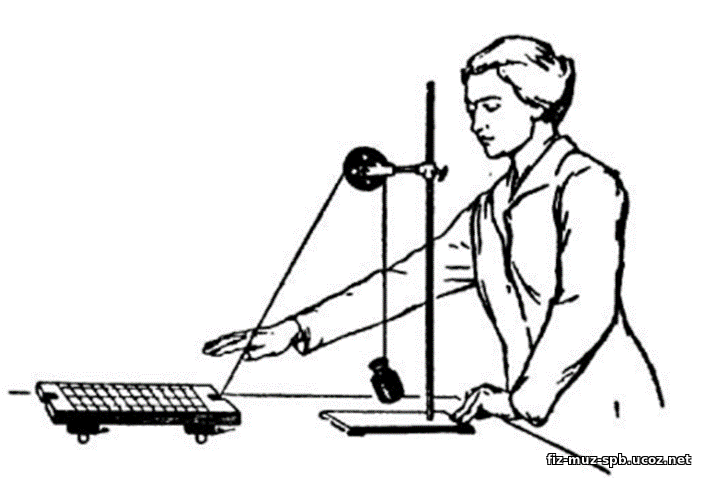

1. Рассмотрите рисунок 3. На нем изображена установка, позволяющая продемонстрировать способность движущегося тела совершать работу.

Рисунок 3. Детали опытной установки: штатив с неподвижным блоком, шнур, гиря, тележка.

Опишите процесс демонстрации. Перечислите явления, на которые необходимо обратить внимание наблюдателей. Предложите иной вариант применения оборудования, изображенного на рис. 3.

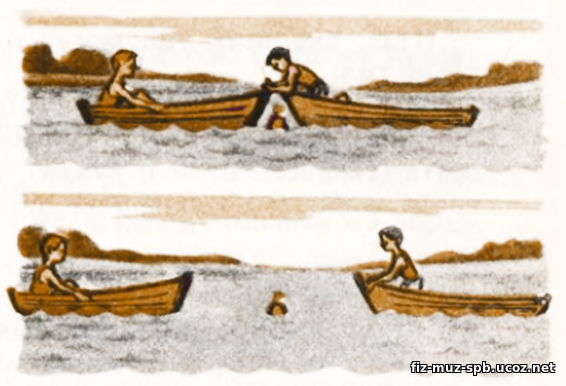

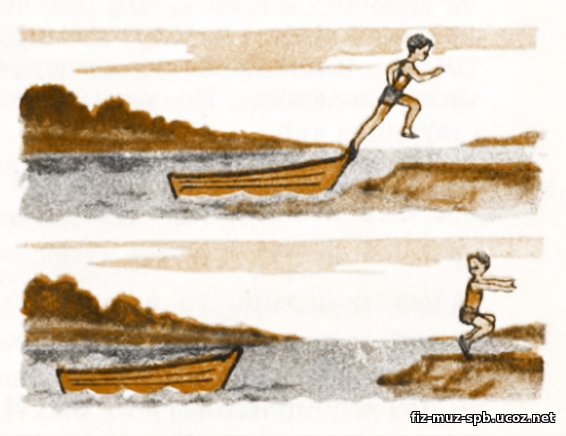

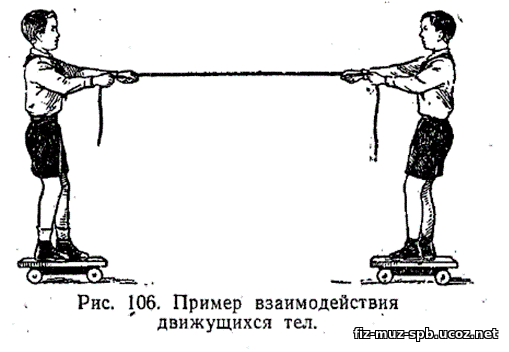

2. Рассмотрите рисунки 4 и 5. Выберите один из них. Опишите явление, моменты которого запечатлены на рисунках. Разработайте план демонстрации, в которой нужно использовать легкоподвижные тележки.

Рисунок 4	Рисунок 5

Примечание: в статье использованы изданные не позднее 1966 г. методические пособия и учебники физики.
