Рисунок 1.Основные детали прибора: пластмассовая подставка - панель, газоразрядная трубка, катушки Гельмгольца.

Прибор является учебным наглядным пособием (рис. 1-2) и предназначен для демонстраций: формирование электронного пучка электрическим полем; действие магнитного поля на электронный пучок; движение электронов в перпендикулярном магнитном поле. Для проведения опытов требуется полное затемнение помещения. Питание прибора осуществляется от стандартных источников ВУП–2 (ВУП–2М) и ИЭПП–1.
Газоразрядная трубка с накаливаемым катодом служит для получения электронного пучка. На лицевую сторону подставки-панели выведены органы управления: регулировка напряжения анода и модулятора (фокус). Видимость электронного пучка обеспечивает размещенный чуть ниже электронной пушки водородный генератор: последний представляет собой полый цилиндр из гидрида титана, внутри которого расположена нить накала. Катушки Гельмгольца служат для получения области однородного магнитного поля и представляют собой электромагниты, пропускающие ток в 1 А одного направления. Подробности эксплуатации прибора в инструкции.
Прибор изготовлен в 1988 году на заводе электронных приборов (1969-1993), Рязань.

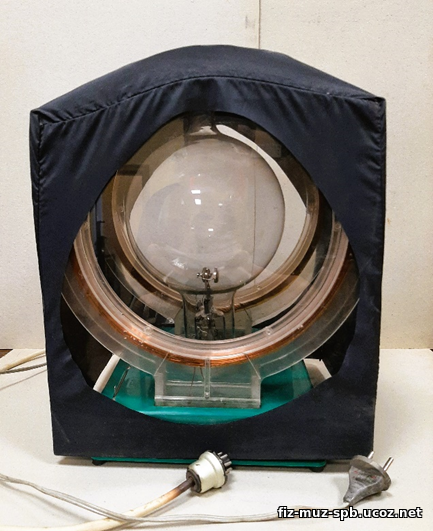

Рисунок 2. Защитный чехол. Общие габариты прибора: длина 31 см, ширина 26 см, высота 37 см.

Органайзер исследователя

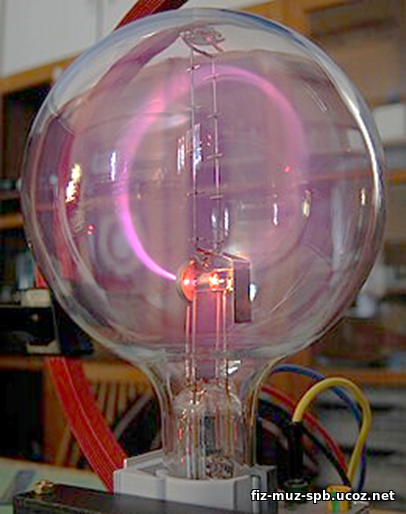

1. На рисунке 3 запечатлен момент демонстрации движения электронов в перпендикулярном магнитном поле, но расположение катушек Гельмгольца не показано. Определите направление однородного магнитного поля, которое образуют катушки.
2. Короткая видеокольцовка снята в темноте, поэтому пронаблюдайте демонстрацию несколько раз. Изложите свое понимание увиденного.

Рисунок 3
