На четвёртом этаже (аудитории 404, 410) в здании по ул. Ломоносова 11 хранятся физические приборы, составляющие оборудование физических кабинетов физики, которые существовали в средних учебных заведениях Петербурга-Петрограда-Ленинграда. На одной из полок стоит неприметный из-за малых размеров набор принадлежностей к центробежной машине (рис.1). Часть приборов легко определить, т.к. похожие на них можно еще увидеть в современных физических кабинетах. Но есть совершенно неизвестные, о назначении которых можно судить только примерно, исходя из их устройства.

Рисунок 1. Набор принадлежностей к центробежной машине слева – направо: колеблющаяся призма, пружинный привод, скоба со связанными шариками, модель регулятора, модель центрифуги. Высота регулятора 24 см. Изготовлен набор в мастерских фирмы «Meiser& Mertig, Dresden-N», Германия. Конец XIXв.

Обычно для первичного атрибутирования музейного предмета служат имеющиеся каталоги зарубежных фирм, часто немецких. Выбрать нужный каталог удалось сразу, т.к. у физических приборов фирмы «Meiser& Mertig, Dresden-N» есть отличительная особенность: окраска частей приборов краской зеленого цвета с темными крапинками. Под номером 14 120 был найден рисунок прибора с названием «Federzug nach August» – пружинный привод Августа (рис.2), по конструкции очень похожий на прибор с рисунка 1.

	Устройство прибора достаточно простое (рис. 2): пружинное металлическое кольцо вставлено в паз, прорезанный в бруске (рис.3), закрепленном на стальном стержне, который вставляется в шпиндель центробежной машины. С другой стороны диаметра кольца пружина привинчена к подвижному бруску меньшего размера (рис. 3), который может перемещаться вдоль латунного стержня, снабженного зубцами.

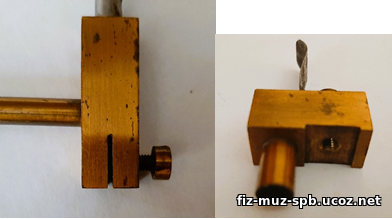

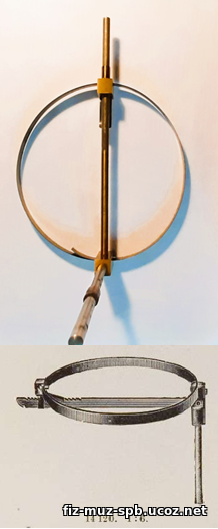

Рисунок 2. Внешний вид и устройство пружинного привода. Длина стального стрежня 12 см. Длина латунного стержня 18 см.	Рисунок 3. Части прибора для крепления пружинного кольца. Бруски латунные; в сечении квадрат со стороной 1 см. Высота бруска с пазом - 3 см. Ко второму бруску (высота 2 см) привинчена стальная плоская пружина, ограничивающая движение бруска по латунному стержню. На бруске с пазом сделана гравировка N 695.

Органайзер исследователя
1. На основании принципа действия пружинного привода и статьи «Центробежная сила» из «Вестника опытной физики и элементарной математики», № 92, 1890 г. сформулируйте физическую(ие) закономерность(и), которые можно продемонстрировать современному ученику средствами старинного прибора.
2. Изучите устройство пружинных весов и установите взаимосвязи между приборами конца 19 века - пружинным приводом и пружинными весами (по устройству, назначению, принципу действия, условиям использования и др.)
