По существующей классификации оборудования физического кабинета данный предмет относится к вспомогательным демонстрационным приборам. Вместе с насосом он служит для ряда опытов по атмосферному давлению и по другим разделам физики, когда требуется вакуум. Часто вакуумная тарелка состоит из массивного чугунного диска с вертикальным соединительным каналом, снабженным ниппелем с краном для сопряжения с разряжающим насосом. Основанием тарелки служит чугунная тренога.

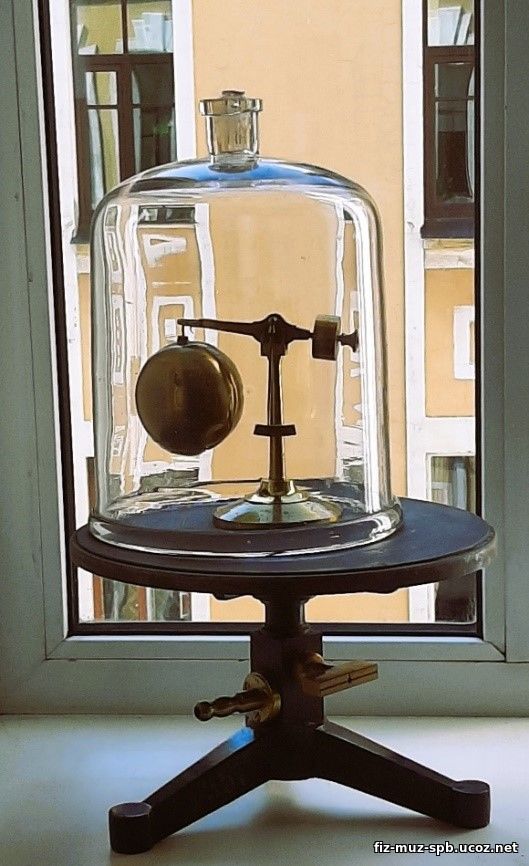

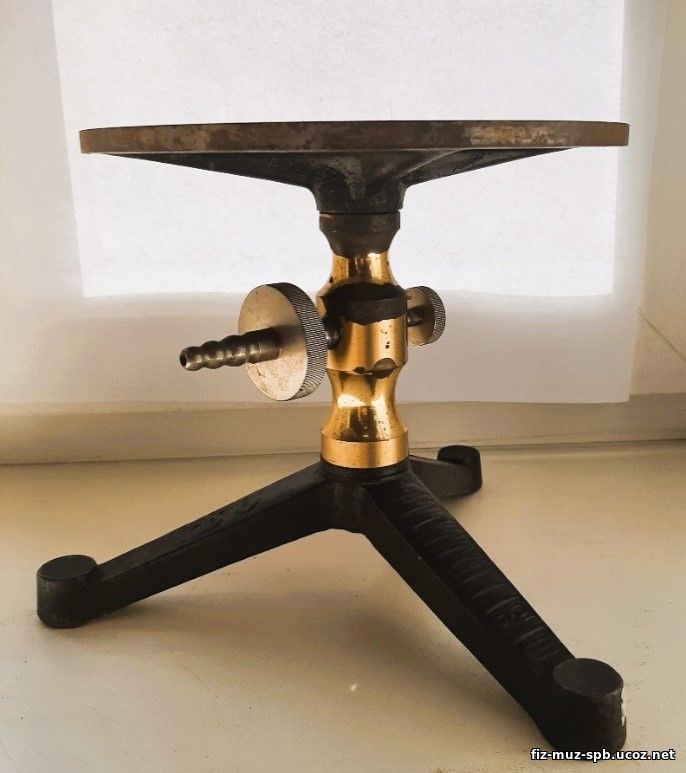

Рисунок 2. Вакуумная тарелка. Общие габариты: высота 20 см, диаметр 30 см. Тарелка покрыта толстым шлифованным стеклом. Страна изготовитель не известна. Конец XIX в.	Рисунок 1. Вакуумная тарелка. Общие габариты: высота 20 см, диаметр 23 см. Прибор снабжен двумя ниппелями разного диаметра без кранов. Товарищество «Физикохимик», Киев, Театральная 3. Первое 10-летие ХХ в.

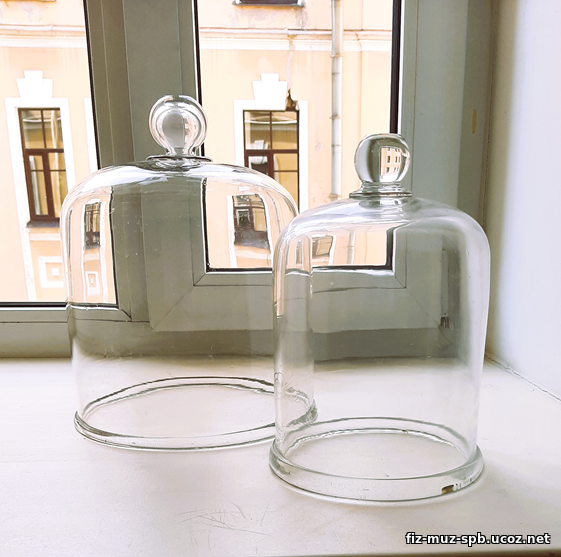

Рисунок 3

К вакуумной тарелке обычно подбирались два толстостенных стеклянных колокола с шлифованными бортами разного размера (рис.3); колокол совпадающий с диаметром тарелки высотой около 30 см и колокол объемом 1-2 литра диаметром 15 см.





Органайзер исследователя
Рассмотрите внимательно рисунки опытных установок из разных учебников физики 19 века и выполните задания:
— Выявите возможную дидактическую цель каждого опыта.
— Выделите основные этапы демонстрационного эксперимента.
— Определите этап эксперимента, которому соответствует каждый рисунок.
— Сформулируйте вопросы, направленные на понимание явлений, сопровождающих проведение эксперимента.

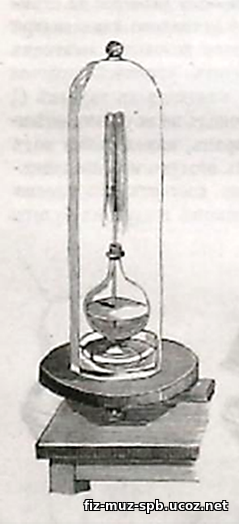

И. Двигубский, часть1, 1824 г.	В. Полкотыцкий, 1874 г.	В. Полкотыцкий, 1876 г.
Э  л  е  м  е  н  т  ы        у  с  т  а  н  о  в  к  и

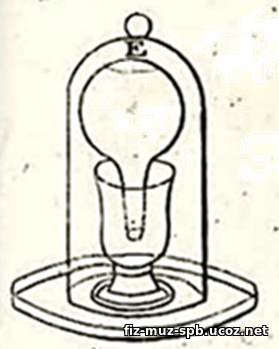

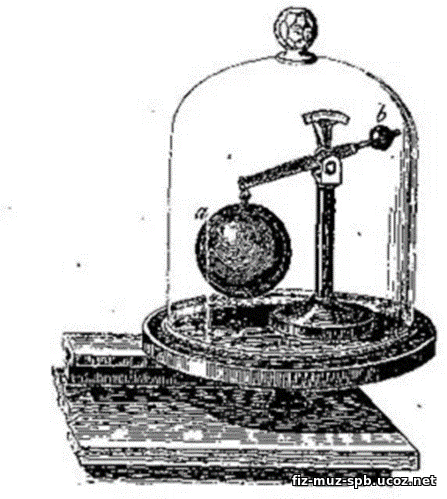

Е - колба с водой горлышком опущена в пустой стакан	Бароскоп – небольшие весы: a – пустотелый металлический шар, b - гирька	Колба с водой, в которую вставлена пробка с трубкой, доходящей почти до дна колбы
