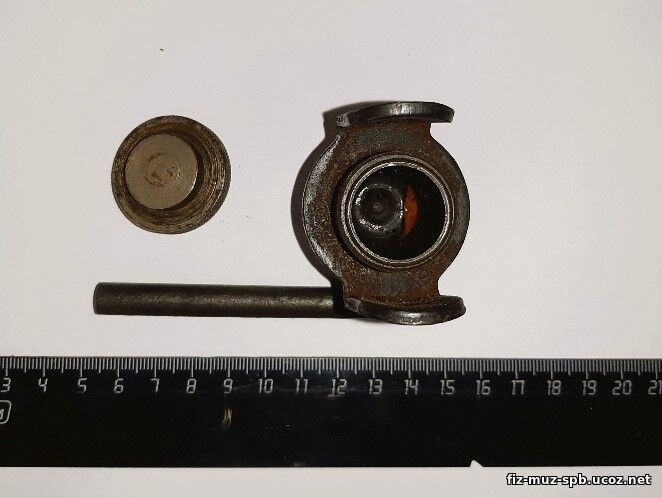

Назначение: для демонстрации силы давления, действующей на стенки сосуда при замерзании воды. Устройство: стальной толстостенный цилиндр с наружной резьбой в верхней части; закрывается стальной крышкой с опорной призмой в навершии; на внешнюю резьбу навинчивается скоба. В скобе имеются два сквозных отверстия для установки чугунного стержня.

Размеры прибора: длина 70 мм, диаметр 48 мм. Масса 350 г. Выпуск начат в 1950-ые годы.

Рисунок 1

Рисунок 2

Работа: прибор заполняют кипяченой водой; навинчивают скобу, через резиновую прокладку плотно закрывают крышку; в скобу вставляют стержень и продолжают навинчивать скобу так, чтобы стержень упирался в опорную призму (рис.1). Затем создают условия для охлаждения и замерзания воды. Результатом опыта является излом чугунного стержня. После опыта отвертывают скобу и открывают крышку. Вместе с крышкой из сосуда вынимается ледяной цилиндр.

Органайзер исследователя

1. Опишите условия необходимые для постановки опыта на уроке.

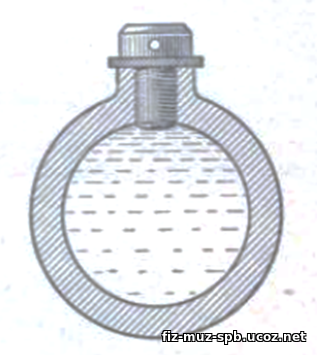

2. До середины 20 века для демонстрации расширения воды при замерзании применяли чугунные «бомбы» (рис.2) с внешним диаметром 6-8 см. Укажите признаки, по которым можно судить о результатах опыта с «бомбой».

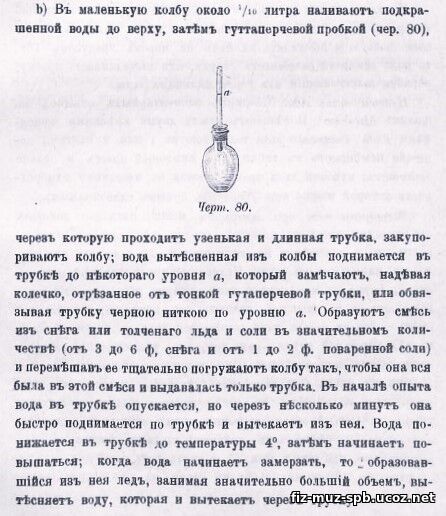

3. Простой опыт, демонстрирующий расширение воды при переходе из жидкого в твердое состояние, придумал Розенберг В.Л. в первом десятилетии 20 века. Прочтите авторское описание (рис.3) и повторите эксперимент, используя подходящее оборудование.

Рисунок 3
