Микроскоп отсчетный типа МПБ-2 предназначен для измерения отпечатка (лунки), который образуется на поверхности различных металлов при определении твердости по методу Бринелля. Измерение осуществляется следующим образом: изображение отпечатка, получаемого от вдавливания шарика в исследуемый материал под определенной нагрузкой, сравнивают со шкалой сетки (рис. 2-3). Для работы требуется хороший источник света.

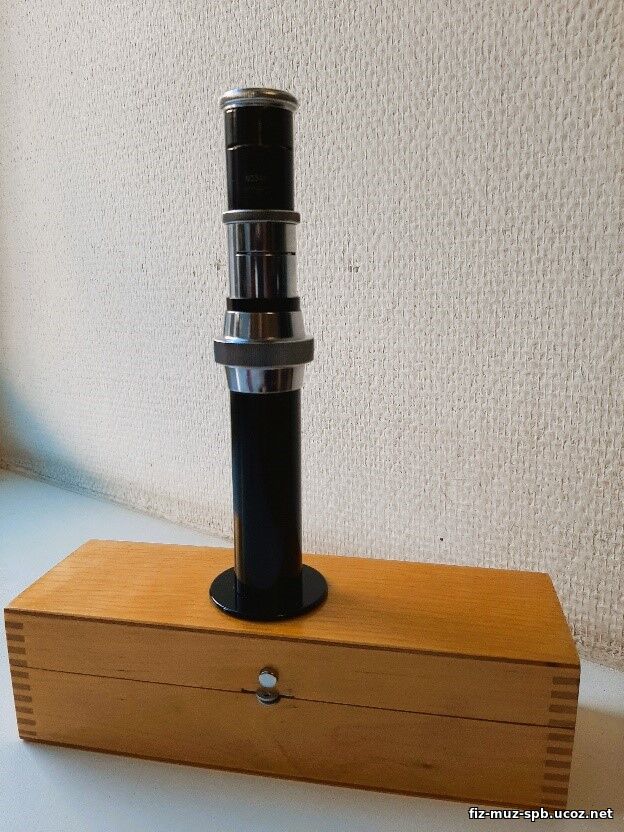

Рисунок 1. Внешний вид микроскопа с двух сторон. Габаритные размеры прибора не более: высота (в крайнем верхнем положении) 202 мм, диаметр 50 мм. Масса не более 0,480 кг. Серийный номер 3346. Изготовлен на Изюмском приборостроительном заводе в 1966 г., Украина. Снят с производства в 1990 г.

Технические характеристики:
— Максимальный диаметр измеряемого отпечатка . . . 6,5 мм
— Цена деления шкалы . . . 0,05 мм
— Поле зрения не менее . . . 8,5 мм
— Увеличение микроскопа, крат . . . 24 ± 5%
— Основная погрешность микроскопа: на длине до 2 мм (на любом интервале шкалы) … ±0,01 мм, на всей длине шкалы . . . ±0,02 мм
— Оцифровка шкалы через . . . 1 мм

Органайзер исследователя

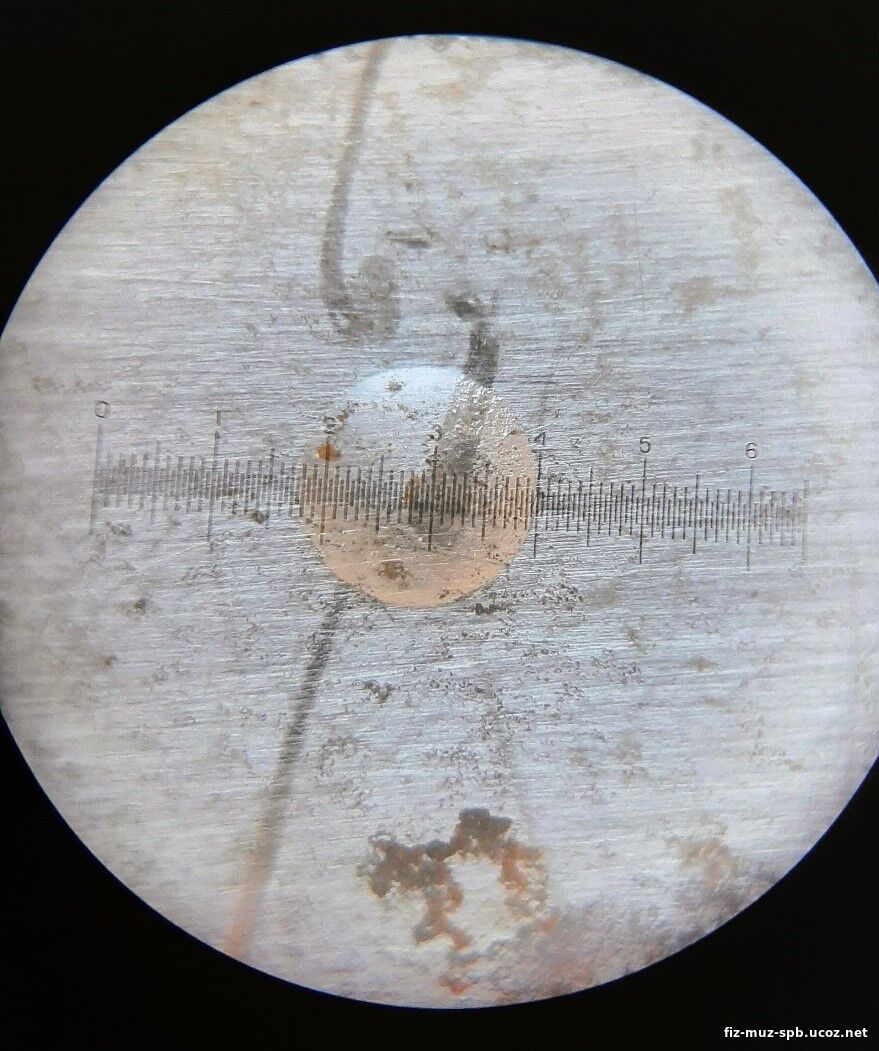

На рисунках 2 и 3 даны изображения, полученные при измерении диаметра лунок на стали и меди (для получения увеличенного изображения кликните по картинке). Запишите результаты измерений с учетом технических характеристик микроскопа. Объясните, почему по размеру отпечатка нельзя судить о твердости данного материала.

Рисунок 2. Изображение отпечатка лунки на стали	Рисунок 3. Изображение отпечатка лунки на меди
