Перископ с 4-мя зеркалами
В глубине шкафа с оптическими приборами был обнаружен металлический перископ сложной формы (рис.1) неприметный из-за своей темной окраски.
Историческая справка о перископе с двумя зеркалами, собранная электронным помощником в Интернете, представлена в форме таблицы.
Сведений о перископе с четырьмя зеркалами найти не удалось ни в Интернете, ни в школьных учебниках физики XIX и ХХ вв. Но в учебнике А.В. Перышкина для 8-ого класса издания 2013 г. найден рисунок внутреннего устройства перископа с 4-мя зеркалами без комментариев (рис.2).
Вопрос, поставленный к рисунку 143, годится и для старинного перископа (рис.1): В каких условиях можно применять данное техническое устройство? Не будем забывать, что перископ из физического отдела Музейно-педагогического центра СПб АППО является не только музейным объектом, но и наглядным пособием для обучения физике, а значит одно из его назначений показать, как законы отражения учтены в устройстве зеркального перископа. В этом случае крышку перископа нужно снять (рис.3), обсудить оптическую систему прибора и построить ход светового луча. Чтобы перейти к обсуждению устройства призматических перископов или биноклей, но после того как уже изучено явление полного внутреннего отражения, можно показать опыт с «черным ящиком» (с одной стороны перископа поставить источник света, а с другой – экран).
Органайзер исследователя
1. Предложите план опыта по наблюдению хода луча в старинном перископе с открытой крышкой (рис.3).
2. Объясните в каких условиях можно применять перископ с четырьмя зеркалами (см. рис.1 и рис.2).
3. Выскажите свою точку зрения о причинах замены в современных перископах зеркал на призмы.
 |
|
| Рисунок 1. Внешний вид перископа. Общие габариты в см: 45×15×5. Жестяной короб с коленом, закрытый крышкой на латунных крючках. Разрез короба - квадрат 5×5 см. Прибор выкрашен коричневой масляной краской. Вторая половина XIX в. | |
Историческая справка о перископе с двумя зеркалами, собранная электронным помощником в Интернете, представлена в форме таблицы.
| Кто | Что | Когда | Где |
| И. Гуттенберг | Придумал устройство для наблюдения поверх голов толпы | 1430-ые гг. | Германия |
| М. Мерсенн | Изложил идею устройства для рассматривания из-под воды предметов на ее поверхности | 1640-ые гг. | Франция |
| Я. Гевелий | Описал конструкцию перископа с применением линз | 1640-ые гг. | Польша |
| М. Ломоносов | Описал перископ, снабженный механизмами для поворота зеркал и вращения трубы перископа | 1760-ые гг. | Россия |
| К. Шильдер | Впервые установил простейший перископ на подводной лодке | 1830-ые гг. | Россия |
 |
| Рисунок 2 |
Вопрос, поставленный к рисунку 143, годится и для старинного перископа (рис.1): В каких условиях можно применять данное техническое устройство? Не будем забывать, что перископ из физического отдела Музейно-педагогического центра СПб АППО является не только музейным объектом, но и наглядным пособием для обучения физике, а значит одно из его назначений показать, как законы отражения учтены в устройстве зеркального перископа. В этом случае крышку перископа нужно снять (рис.3), обсудить оптическую систему прибора и построить ход светового луча. Чтобы перейти к обсуждению устройства призматических перископов или биноклей, но после того как уже изучено явление полного внутреннего отражения, можно показать опыт с «черным ящиком» (с одной стороны перископа поставить источник света, а с другой – экран).
 |

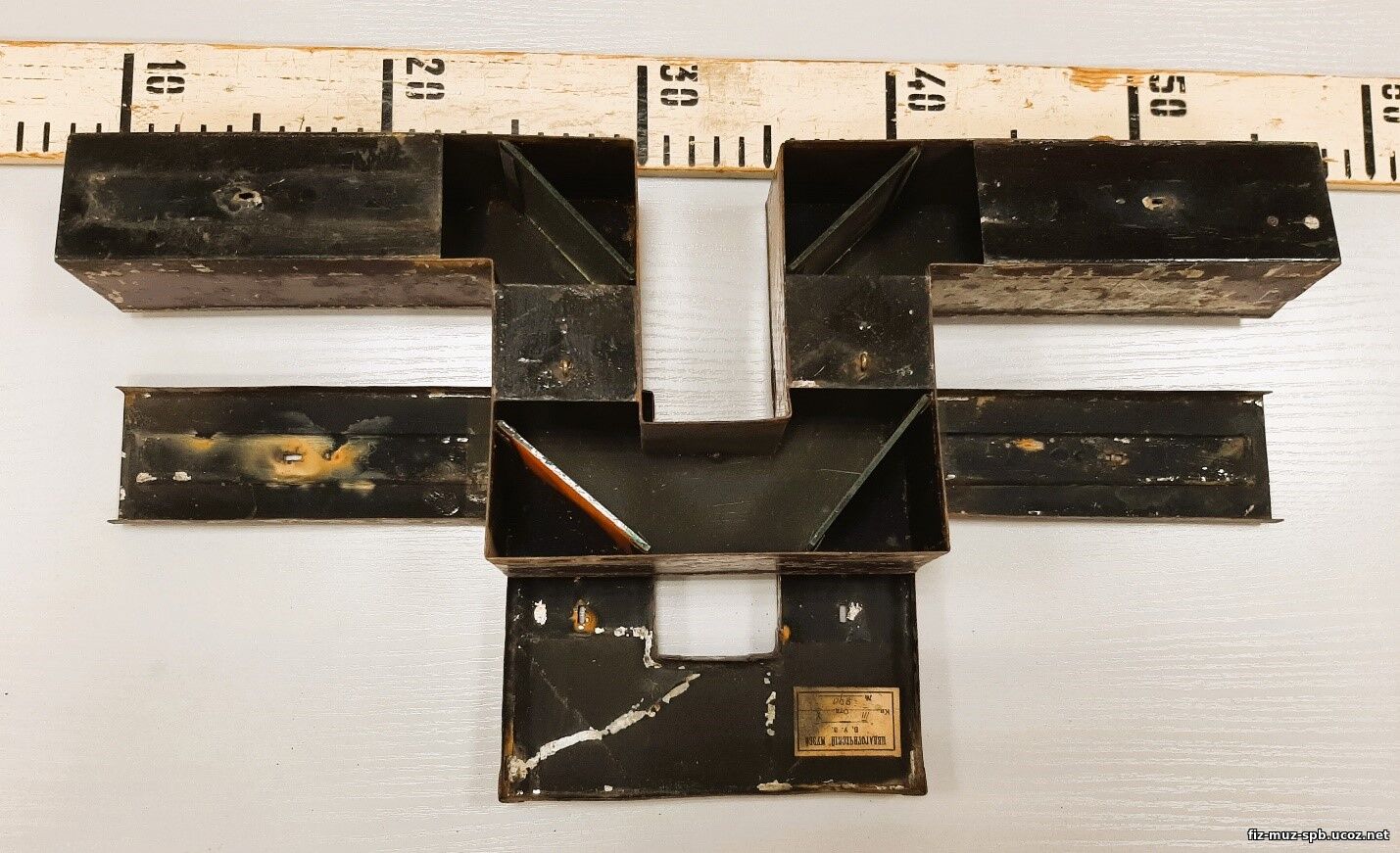

| Рисунок 3. Внутреннее устройство зеркального перископа. Внутренняя полость короба и крышки выкрашена черной краской. На внутренней поверхности крышки видна инвентаризационная бумажная наклейка, указывающая на принадлежность прибора к коллекциям Педагогического Музея В.У.З. |
Органайзер исследователя
1. Предложите план опыта по наблюдению хода луча в старинном перископе с открытой крышкой (рис.3).
2. Объясните в каких условиях можно применять перископ с четырьмя зеркалами (см. рис.1 и рис.2).
3. Выскажите свою точку зрения о причинах замены в современных перископах зеркал на призмы.
|
|
 |
