СИСТЕМА СТУПЕНЧАТЫХ ВАЛОВ (деревянная)
Педагогический сборник, издаваемый при главном управлении Военно-учебных заведений. Книжки III – VIII, XI. 1873 год.
Каталог составил В.С. Коховский, директор Педагогического музея ВУЗ, СПб.
(По каталогу № 154)
В тех машинах, где встречается надобность одному и тому же рабочему валу давать различную скорость, не изменяя скорости ведущего вала употребляется система ступенчатых валов или шкивов; пример подобного устройства можно видеть в токарном станке.

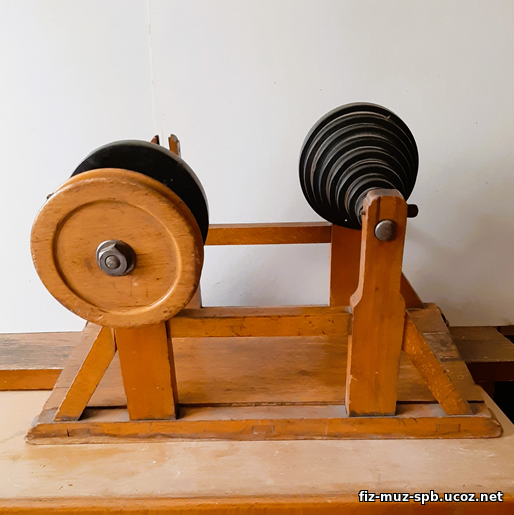

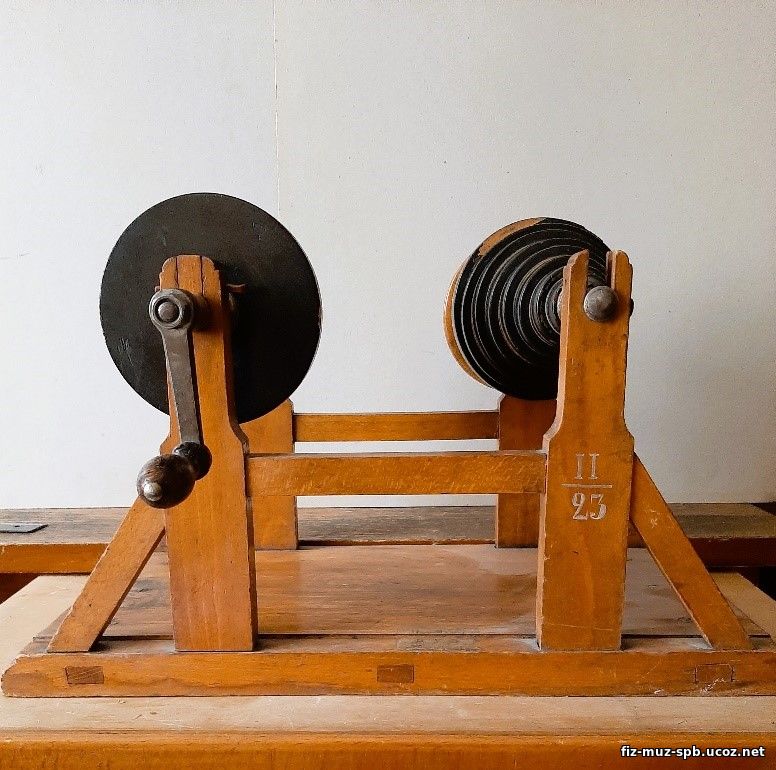

В кабинете музея модель ступенчатых валов деревянная, она представляет четыре деревянных вертикальных стойки, укрепленные в одной общей доске и расположенные попарно противуположно, на них лежат оси двух горизонтальных валов, на которые плотно насажены ступенчатые шкивы, расположенные уступами в противуположные стороны. Ведущий вал снабжен рукояткою, а рабочий блоком, для сообщения его, и посредством бесконечного ремня, с каким либо механизмом. Бесконечный ремень обхватывает уступы шкивов; переводя этот ремень с одной пары уступов на другую, мы можем, по произволу изменять скорость рабочего вала. Не изменяя в тоже время скорости ведущего вала, так как, перемещением ремня, мы изменяем только отношение радиусов соединяемых колес.
|
|
|
