Прибор для демонстрации теплоемкости металлов
Прибор для демонстрации теплоемкости металлов
служит для наглядного сравнения различной теплоемкости
следующих металлов: латуни,
стали и алюминия.

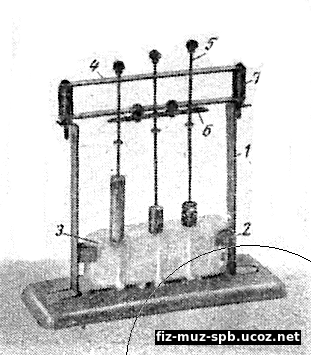

На подставке с
двумя стойками 1, имеющими
внизу направляющие пазы 2,
устанавливают в вертикальной плоскости парафиновую
пластинку 3. На верху стойки
помещают переносную рамку 4
с тремя парами направляющих отверстий для стержней
5. На стержнях внизу укреплены цилиндры из разных металлов, но одинаковой массы: перед опытом их нагревают в
горячей воде до одинаковой
температуры. При помощи подвижной скобы 6 с фигурными отверстиями все цилиндры одновременно сбрасываются на парафиновую пластинку. Цилиндры расплавляют ее больше или меньше, в
зависимости от своей теплоемкости. На концах рамки имеются установочные штифты,
фиксирующие определенное
положение рамки (штифты
входят в соответствующие отверстия стойки), и карболитовые ручки 7 для переноса
рамки.
К прибору приложены: металлическая ванна для горячей воды, в которую погружают нагреваемые
тела перед опытом; форма жестяная для отливки парафиновых пластин, показанная на
рисунке, где прибор представлен в собранном для хранения виде.
При дальнейшем выпуске
прибор намечен к модернизации. Предназначен для восьмплетней школы. Необходимо иметь в кабинете один такой
прибор.
![](right87/03.png)
![](right87/DSC_0128.jpg)
Анимация: виртуальный эксперимент "Зависимость теплоёмкости твёрдого тела от рода вещества"
Органайзер исследователя
- Используя анимацию, проведите исследование с целью сравнения между собой теплоемкости разных металлов.
Вариант 1. Для тех, кто любит работать по инструкции: выполните все указания из инструкции к анимации.
Вариант 2. Для тех, кто считает себя достаточно самостоятельным исследователем предлагаем: внимательно рассмотреть таблицу для внесения результатов наблюдения.
Название
металла |
Уд. Теплоемкость, |
Глубина
погружения, мм |
Свинец |
|
|
Железо |
|
|
Латунь |
|
|
Алюминий |
|
|
Перейти по ссылке; прочесть раздел описание установки и сразу приступить к опыту; кликните «ВПЕРЕД».
Примечание: глубину погружения цилиндров можно измерить линейкой непосредственно на экране, если экран вашего монитора плоский.
Сформулировать вывод(ы) в соответствии с целью наблюдения.
|
