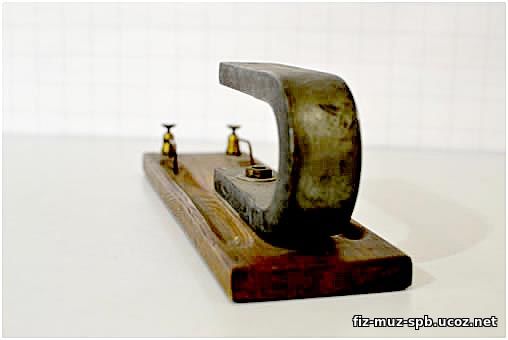

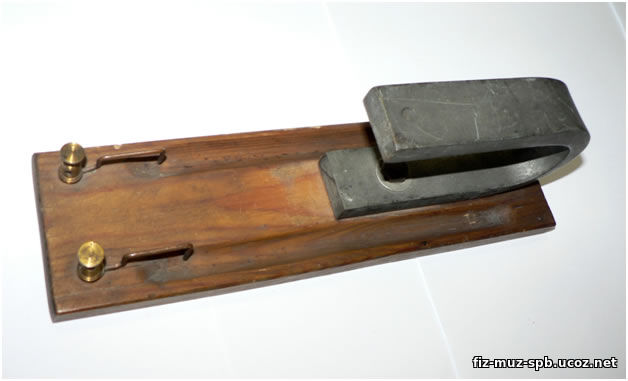

Основание прибора образует доска (250мм х 70мм х 10мм) с двумя канавками, вырезанными стамеской или специальным рубанком. Верхняя часть канавки (примерно до половины) совершенно прямая и гладкая. Концы канавок заделаны парафином. На доске укреплен подковообразный магнит. Общая высота прибора примерно 80 мм. Описание опытов с прибором взято из книги Д.Д. Галанин, Е.Н. Горячкин, С.Н. Жарков и др. "ФИЗИЧЕСКИЙ ЭКСПЕРИМЕНТ В ШКОЛЕ. Т. 4. Электричество. Вторая часть.1954 г."[1]

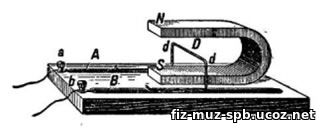

«Для проведения опыта в канавки А, В наливали ртуть, и в нее опускали проводник D, согнутый указанным на рисунке образом. Для подведения тока в канавки опускали концы проводов, присоединенные к клеммам a и b. Проводник размещали так, чтобы часть провода dd находилась около концов магнита. При включении постоянного тока силой в 15-20А проводник D смешался вправо или влево, смотря по направлению тока». Вначале демонстрировали движение проводника в магнитном поле. Затем с использованием самодельного шаблона–указателя, выводили правило левой руки. Шаблон–указатель устанавливался соответствующим образом на прибор или около него. Шаблон – указатель представляет собой жестяные стрелки, скрепленные вместе и раскрашенные в разные цвета. Стрелки обозначают: 1 – направление тока, 2 – направление движения проводника, 3- направление силовых линий магнитного поля. Наблюдения проводят при токах разного направления и затем переворачивают магнит, тем самым меняя направление магнитного поля, и проводят еще два наблюдения.»
