СТРОБОСКОП С КАРТИНКАМИ.

В кабинете физики СПб АППО сохранились три стробоскопа (зоотропа) разного размера. Один из «страбоскопов» значится под № 267 в Каталоге физических приборов, который составил В.С. Коховский, директор Педагогического музея военных учебных заведений. Описание прибора отсутствует, т.к. в Каталоге он входит в перечень оборудования, которое на момент выпуска Каталога (1873 год) только планировалось приобрести для пополнения физического кабинета.
Среди книг физического кабинета удалось найти два артефакта, которые позволили описать «страбоскоп». Первый артефакт- это основной каталог по физике и химии, напечатанный в Вестнике № 3 Австрийского института средств обучения, издания 1909 года, где краткое описание приборов сопровождается рисунками. В данном каталоге прибор обозначен как ««Колесо жизни» (Daedaleum) из цинка на специальном штативе с прорезями для просмотра движущихся картинок с 18 рядами картинок, которые представляют колебательные и волновые движения по Quinke» (перевод с немецкого).
Фото 1. Титул оберткиВторой артефакт - это набор картинок, свернутый в рулон и обернутый бумажной лентой (оберткой). На фото 1 изображена титульная сторона обертки со следующим текстом: «Демонстрация колебаний с помощью стробоскопических цилиндров для лекций по физике Г. Квинке. Берлин 1869». На другой стороне обертки дан перечень 18 рядов картинок.
Перевод текстов на титуле и описания прибора из каталога дал важную информацию о годе издания картинок и о том, что они продавались в комплекте со «страбоскопом».
Фото 2. Фрагмент ленты по QuinkeКартинки, нанесены на ленту из тонкого картона длиной 91 см и шириной 8 см. На одной стороне ленты указан номер ленты и дано название модели физического процесса и, на другой стороне ленты - отдельные картинки в количестве 24 штук. Длина ленты позволила определить, что диаметр цилиндра (барабана стробоскопа) 29 см. Большой стробоскопический цилиндр предназначался для лекций по физике Г. Квинке. Судя по изображениям и описаниям физических процессов (колебание частиц внутри и на поверхности жидкости, поляризация световых волн, звуковые волны и др.), лекции носили научный характер и предназначались, скорее всего, для гимназистов старших классов.

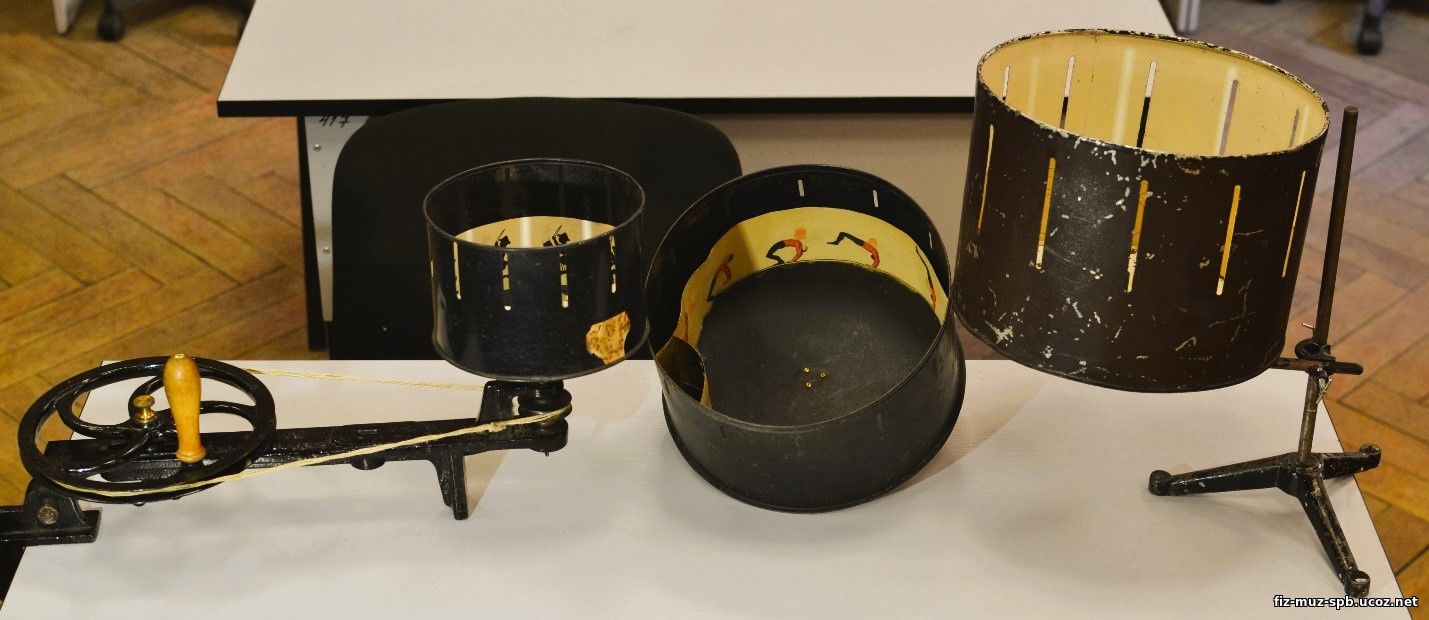

Нашлись наборы черно-белых и цветных картинок для двух других стробоскопов или зоотропов. Понятие "зоотроп" состоит Фото 3 Картинки для зоотропа диаметром 27 смиз двух древнегреческих слов: ζωή (дзоэ) - "жизнь" и τροπή (тропэ) - "вращение", что можно также перевести как "колесо жизни".

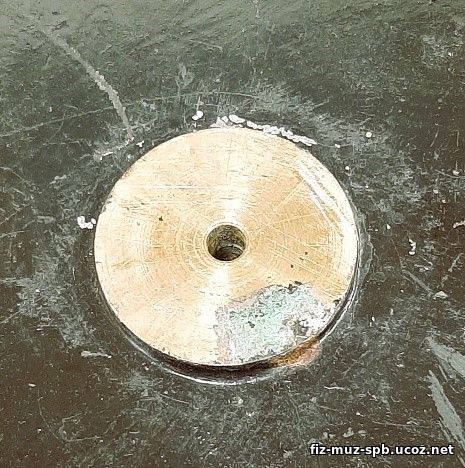

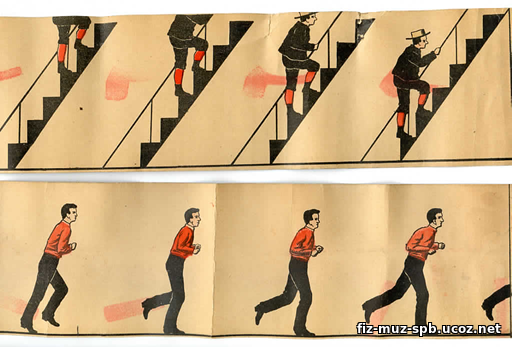

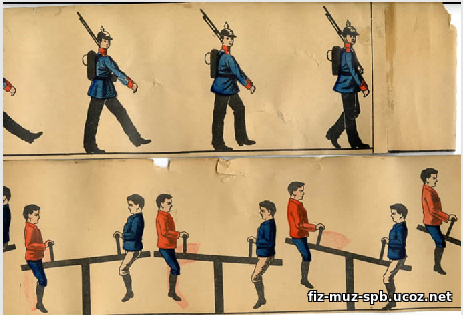

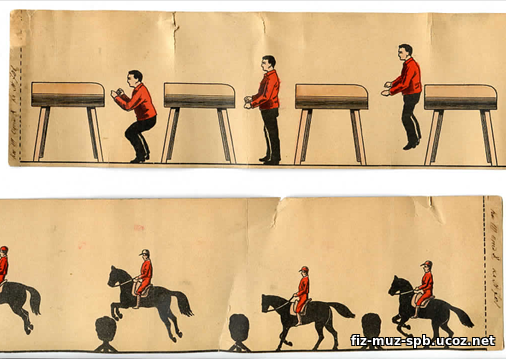

С цветными картинками сохранилось только три бумажные ленты довольно низкого качества длиной 85 см и шириной- 8 см. Изображения выполнены на обеих сторонах ленты. При внимательном рассмотрении на всех трех лентах была найдена рукописная инвентаризационная запись: «Кн. III, отд. Х, ном.701 (см. фото 3). На фото 4 видно как расположены картинки внутри зоотропа. Ширина картинок соответствует расстоянию от дна цилиндра до прорези. Длина картинок равна длине окружности основания цилиндра. Простые вычисления и измерения позволили собрать соответствующие комплекты, состоящие из зоотропа и набора картинок к ним. Скорее всего, два последних предназначались для иллюстрации особенностей зрения человека и демонстрации «живых картинок» (прототип кинопленки). Внешний вид людей, изображенных на черно-белых картинках, позволяет предположить, что картинки были изготовлены в 20-ые года XX века. См. ВИДЕО "Зоотроп". (0:47 Яндекс-Диск).
