Главным доказательством, что дуговая лампа является осветителем для универсального проекционного аппарата, являются:1) название фирмы изготовителя - «Лейбольда наследники в Кельне», 2) совпадение ширины металлического основания дуговой лампы (11 см) с расстоянием между направляющими внутри корпуса фонаря.

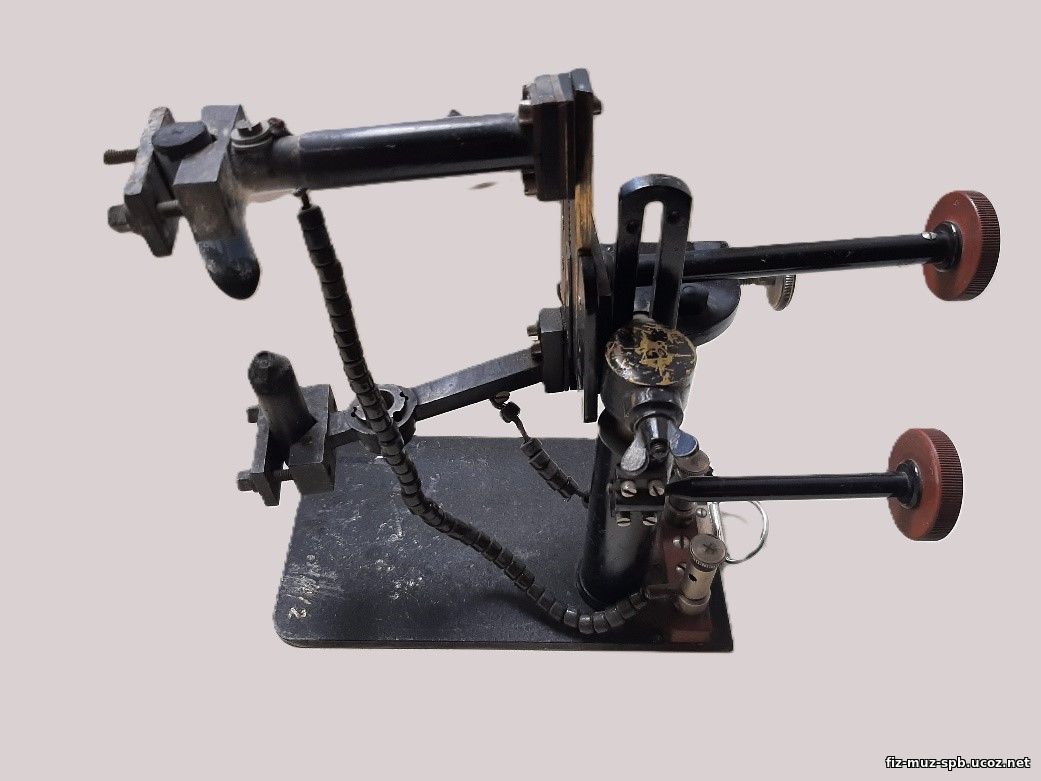

В устройство дуговой лампы входят: специальный станок с угольными электродами для создания вольтовой дуги, регулятор дуги с клеммами для подключения автономного источника тока и оптическое стекло для получения параллельных лучей света; в нашем случае это конденсор проекционного аппарата. Регулятор позволяет делать тонкую настройку положения угольных электродов, т.к. несколько отдельных винтов позволяют двигать электроды относительно друг друга, поднимать и опускать, поворачивать на небольшой угол вправо и влево станок для электродов. Прижимные клеммы укреплены на основании рядом с кольцом для перемещения лампы по направляющим. По внешнему виду дуговой лампы определены некоторые технические параметры. Угольные электроды одинакового размера, значит лампа работает на переменном токе с использованием понижающего трансформатора. Для спокойного горения дуговой лампы достаточно напряжение 30 - 50 В. Диаметр электрода около 15 мм из специальной таблицы выяснено, что по дуге протекал ток 15 - 20 А.
