В журнале «Советское фото» № 2 за 1934 г на стр. 42 сообщается: «сконструированный в свое время т. Любимовым совместно с т. Андреевым проекционный аппарат «алоскоп» рассчитанный на проекцию кинокадров, сейчас в связи с изобретением мульти приставки реконструируется на формат 24×24 мм». Для атрибутирования музейного предмета это сообщение дает важную информацию об изобретателях и назначении аппарата. Хочется думать, что в названии «АЛоскоп» скрыты заглавные буквы фамилий создателей проектора.

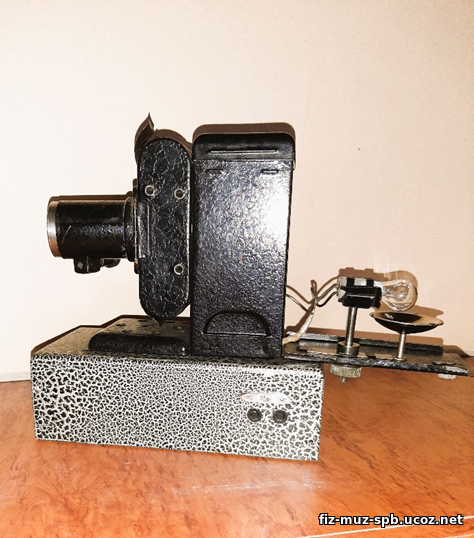

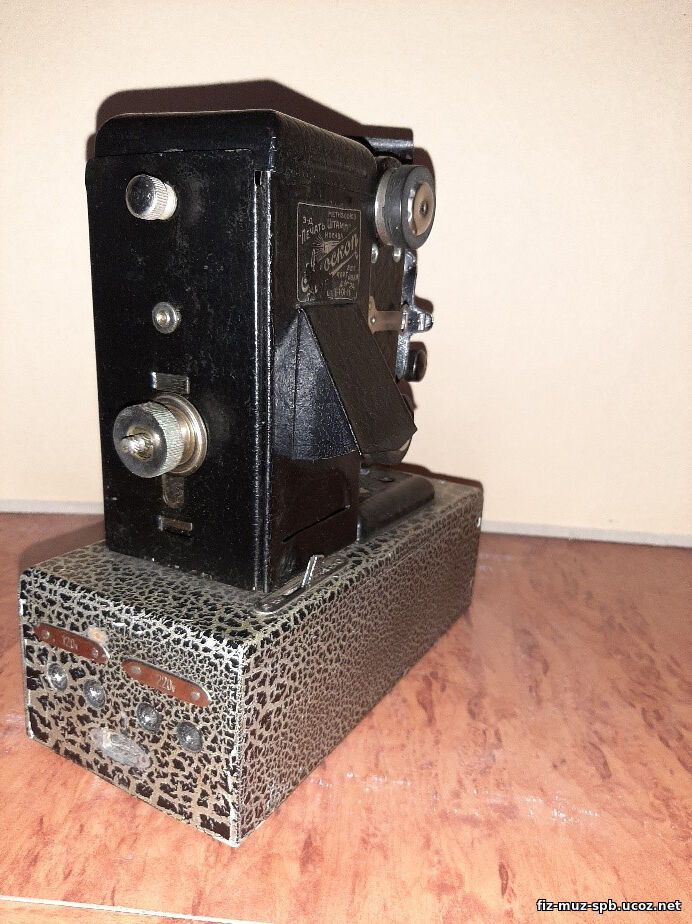

Рисунок 1. Четырехугольная камера из жести, у которой снимается верхняя крышка. Задняя стенка откинута с укрепленным на ней держателем лампы и рефлектором. На ящике – подставке слева вверху расположен рычаг переключения напряжения на 12 В или 15 В. Рисунок 2. В нижней части задней стенки камеры есть винт для регулировки положения лампы относительно рефлектора. На подставке две пары штепсельных гнезд для подведения напряжения 220 В или 110 В.

Чтобы определить примерно время изготовления музейного предмета, находящегося в Педагогическом музее СПб АППО, нужно ответить на вопросы: Под какой размер кинопленочного диапозитива приспособлен алоскоп, изображенный на рисунках 1-4? Кинопленочные диапозитивы какого размера заправлялись в алоскопы, выпускаемые до 1934 г.?
Измерения показали, что размер рамки, ограничивающей поступление на пленку световых лучей, равен 18 × 24 мм. Ответ на второй вопрос найден в интернете: для изготовления диапозитивов в 1930-ые годы применялась обычная кинопленка шириной 35 мм и размером кадра 18 × 24 мм. Таким образом, исследуемый алоскоп изготовлен не позднее 1934 г. на заводе «Печать-Штамп» Метизсоюза в Москве (на камере нанесен текст трафаретным способом).
Об устройстве и применении алоскопа информация есть в двух методических пособиях: подробная у Горячкина Е.Н. и др. «Руководство к практикуму по методике и технике школьного физического эксперимента», 1940. В «Методике преподавания физики» (1954) Знаменский П.А. только упоминает алоскоп с отсылкой к руководству Горячкина.

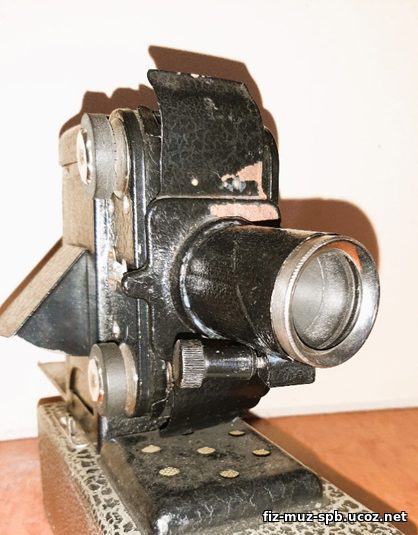

Рисунок 3. Коробка в форме фотоаппарата с приспособлением для укрепления и равномерного перемещения киноленты.
Под объективом ручка кремальеры для изменения резкости изображения.
Рисунок 4. На подставке справа имеются штепсельные гнезда для подключения аккумулятора на 12 В. Хорошо видна окраска деталей прибора под кожу разного вида, что придает прибору дорогой вид.

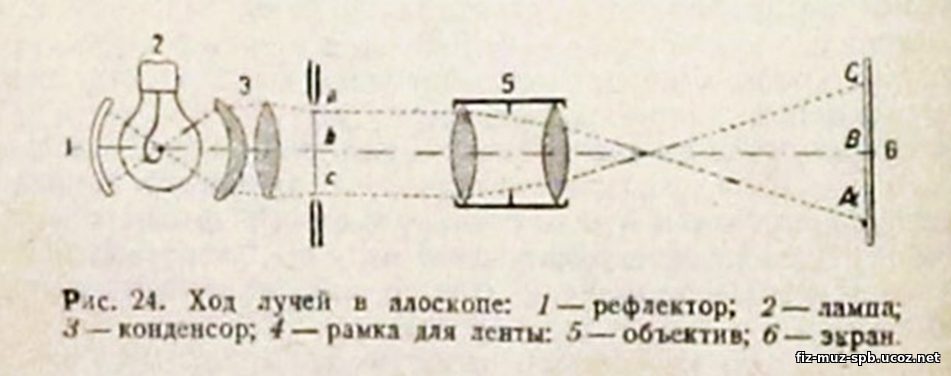

На рисунке 5 показаны оптическая система и ход лучей в алоскопе из руководства Горячкина. Там же дано предупреждение об особенностях работы при демонстрации диафильма: 1) не задерживаться долго на показе одного диапозитива из-за горючести пленки; 2) никогда не закрывать прорезей и боковой дверцы осветителя (рис. 2 и 3), служащих для циркуляции воздуха.

Рисунок 5.

Прибор в рабочем состоянии. Общие габариты без фанерной крышки в см: 22×10×29. Прочтите краткое руководство к пользованию алоскопом.

Органайзер исследователя

1. В статье встречаются разные термины, связанные с проекционным аппаратом: кинопленочный диапозитив, диапозитив, кинокадр, пленка. Составьте сообщение, которое связывает все эти термины.
2. Рассмотрите крепление лампы на рисунке 1 и рисунке 5. Объясните, может ли положение лампы влиять на изображение, полученное на экране.
3. В фондах музейно-педагогического центра СПб АППО кроме алоскопа есть еще один проектор – ФКГ-49. Название обозначает - Фильмоскоп конструкции Грюнберга Г.В. и Кандырина Б.И. Число показывает дату начала производства – 1949 год. Изучите информацию о музейном экспонате по ссылке и объясните причины, которые привели к прекращению выпуска алоскопа и созданию проекционного аппарата другой конструкции.
