В фондах музейно-педагогического центра СПб АППО хранится прибор ФКГ-49, предназначенный для проекционного изображения диапозитивов, изготовленных на широкой кинопленке или как осветитель при проведении различных физических опытов. Название обозначает - Фильмоскоп конструкции Грюнберга Г.В. и Кандырина Б.И. Число показывает дату начала производства – 1949 год. Фильмоскоп, о котором пойдет речь изготовлен на фабрике школьного приборостроения в г. Загорске, Московской обл. в 1959 г.

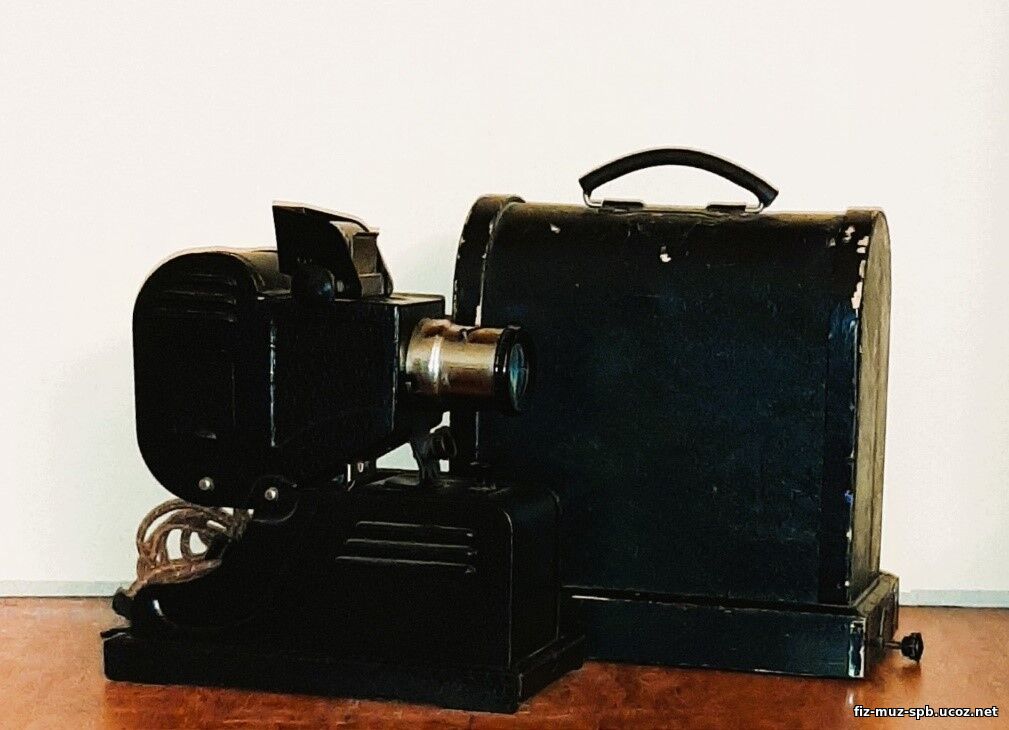

Рисунок 1. Корпус выполнен из жести, окрашен под черную кожу. В нижней части корпуса вмонтирован понижающий трансформатор 220/6 В и мощностью 25 Вт. Общие габариты прибора без футляра в см: 24×12×26. Футляр из плотного картона с боковыми деревянными стенками.

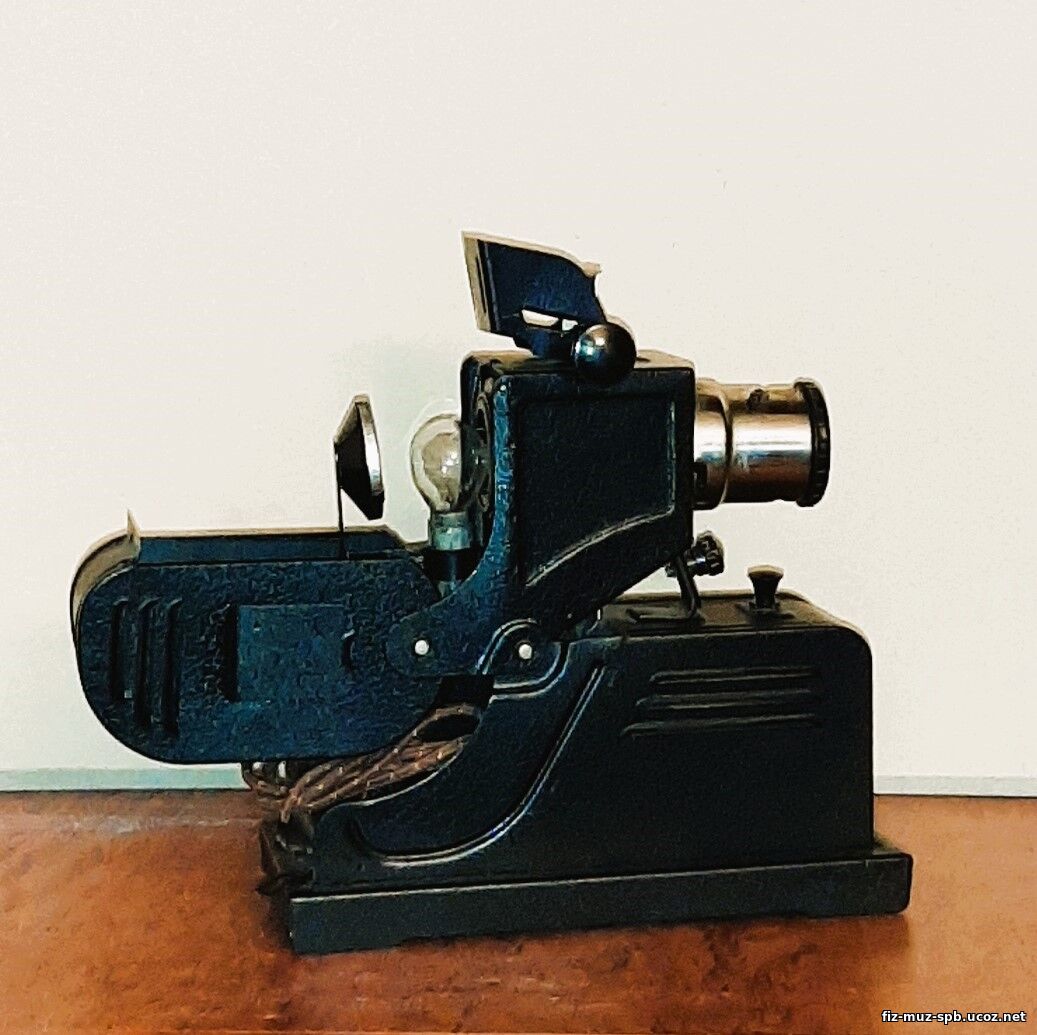

Рисунок 2. В задней части корпуса по бокам предусмотрены вентиляционные отверстия. На внутренней поверхности задней части закреплен стеклянный рефлектор. Лампа стационарно установлена непосредственно рядом с конденсором. Объектив с фокусным расстоянием 77 мм. Под объективом на передней части корпуса размещены кнопка включения и механизм для установки фильмоскопа в наклонном положении.

Подробности об устройстве и правилах пользования фильмоскопом ФГК-49 ищите в инструкции.

Органайзер исследователя
1. В фондах музейно-педагогического центра СПб АППО кроме ФКГ- 49 есть еще один проектор – Алоскоп. Найдите три достоинства фильмоскопа по отношению к алоскопу, изготовленному в начале 1930-ых гг.
2. На рисунке 3 даны разрезы конденсора (3) и объектива (4) фильмоскопа. Найдите на оптической схеме алоскопа аналогичные объекты. Можно ли утверждать, что при включении фильмоскопа лампа на 6 В даст большую яркость и резкость изображения по сравнению с лампой алоскопа на 12 В при прочих равных условиях. Дайте развернутый ответ.
