Шаръ Паскаля (для газов)
Закон равного давления (закон открыт Паскалем в 1653 г.) в школьных учебниках физики 19 века сформулирован так: «если на какою-нибудь частицу жидкости производится давление, то оно передается всем частицам жидкости с равной силой и во все стороны». Для объяснения передачи давления в жидкостях применяли приборы двух типов, которые представлены ниже.
1. Шар Паскаля из стекла. Примерные размеры: Длина 40 см. Диаметр шара 12 см, диаметр цилиндра 3 см. Предположительно изготовлен в частной стекольной мастерской СПб, начало ХX в. Справа рис. из каталога «Cornelius Knudsen», Дания. 1900-ые гг.

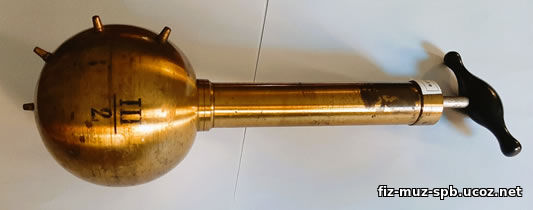

2. Шар Паскаля из латуни. Примерные размеры: Длина 36 см. Диаметр шара 12 см, диаметр цилиндра 4 см.
Прибор описан в каталоге Педагогического музея ГУВУЗ, СПб. 1873 г.
Органайзер исследователя
1. Ниже в таблице представлены формулировки закона Паскаля из учебников физики, которые находятся в библиотеке виртуального музея. Изучите статью о границах применимости закона Паскаля и определите автора, у которого есть косвенное указание на границы применимости закона. Поясните свой выбор.
2. Используя изображения и формулировки закона Паскаля, составьте сравнительную таблицу «Шар Паскаля». За основу возьмите обобщенный план описания технического устройства: функциональное назначение, устройство, принцип действия, работа устройства.
3. На рисунке показан сосуд с тяжёлыми поршнями, заполненный жидкостью. Проведите рассуждение по теме «Прибор для обоснования закона равных давлений». Представьте, что на поршень «а» надавили с силой 2 Н. Оцените величину силы, с которой нужно удерживать поршень «с», чтобы он оставался неподвижным.
Видеоопыт "Шар Паскаля". (https://disk.yandex.ru/i/BWv6o8KdPujYbg)
Музейное занятие: "Изучаем старинный прибор. Шар Паскаля для газов". Журавлева А., Красникевич М. (https://disk.yandex.ru/i/QSEknISxJaCajQ)
 |
 |
1. Шар Паскаля из стекла. Примерные размеры: Длина 40 см. Диаметр шара 12 см, диаметр цилиндра 3 см. Предположительно изготовлен в частной стекольной мастерской СПб, начало ХX в. Справа рис. из каталога «Cornelius Knudsen», Дания. 1900-ые гг.
 |
2. Шар Паскаля из латуни. Примерные размеры: Длина 36 см. Диаметр шара 12 см, диаметр цилиндра 4 см.
Прибор описан в каталоге Педагогического музея ГУВУЗ, СПб. 1873 г.
Органайзер исследователя
1. Ниже в таблице представлены формулировки закона Паскаля из учебников физики, которые находятся в библиотеке виртуального музея. Изучите статью о границах применимости закона Паскаля и определите автора, у которого есть косвенное указание на границы применимости закона. Поясните свой выбор.
| 1839 г. Э. Ленц |
Если на какую-нибудь частицу жидкой массы производится давление, то оно распространяется с равной силою на все частицы жидкости, вверх, вниз и во все стороны. |
| 1918 г. Ф. Индриксон |
Если на часть поверхности жидкости, наполняющей замкнутый со всех сторон сосуд, производится давление, то давление передается жидкостью равномерно во все стороны. |
| 2013 г. Перышкин А. | Давление, производимое на жидкость или газ, передается в любую точку без изменений по всем направлениям. |
2. Используя изображения и формулировки закона Паскаля, составьте сравнительную таблицу «Шар Паскаля». За основу возьмите обобщенный план описания технического устройства: функциональное назначение, устройство, принцип действия, работа устройства. 3. На рисунке показан сосуд с тяжёлыми поршнями, заполненный жидкостью. Проведите рассуждение по теме «Прибор для обоснования закона равных давлений». Представьте, что на поршень «а» надавили с силой 2 Н. Оцените величину силы, с которой нужно удерживать поршень «с», чтобы он оставался неподвижным.
Видеоопыт "Шар Паскаля". (https://disk.yandex.ru/i/BWv6o8KdPujYbg)
Музейное занятие: "Изучаем старинный прибор. Шар Паскаля для газов". Журавлева А., Красникевич М. (https://disk.yandex.ru/i/QSEknISxJaCajQ)
[1] П.Б. Лейберг. Физика. Курс средней школы. Ч.1. - Москва 1909 г.
|
|
|
