СТЕРЕОСКОП

Стереоскоп (тело наблюдаю) – прибор для получения объемного (рельефного) изображения.
Устройство и работа стереоскопа:
Главной частью стереоскопа являются два куска двояковыпуклых стекол m₁ и m₂, через которые рассматриваются рисунки p₁ и p₂. Стекла поставлены наискось так, чтобы мнимые увеличенные изображения p₃ рисунков, казались нам в одном месте. В стереоскопе имеется перегородка q, чтобы каждый глаз мог видеть только соответствующее изображение.^[1]

Наблюдаемый предмет: два рисунка, соответствующие тому как этот предмет кажется левому и правому глазам. Прибор использовался на уроках географии, стереометрии, физики и кристаллографии.

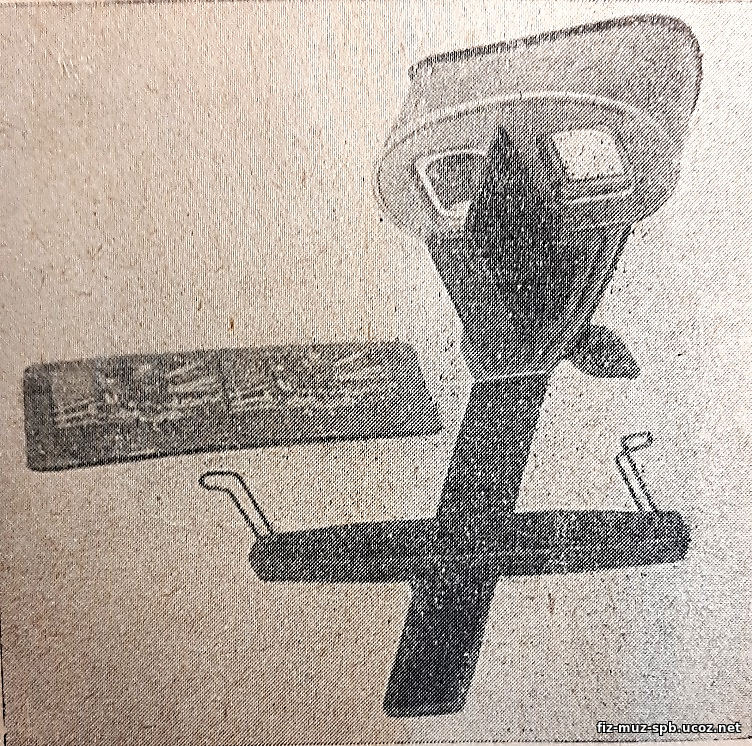

Рисунок 1. Школьный открытый стереоскоп

Для объединения изображений в открытом спектроскопе Холмса-Бейтса, его еще называют «американским», использованы призматические линзы, через которые рассматривают две фотографии объекта, сделанные под немного разными углами, по одной для каждого глаза. Фотография (стереопара) на бумажной основе вставляется в держатель. Рейка, вдоль который можно передвигать держатель, оканчивается тубусом для лица. Масса прибора небольшая, т.к. основной материал древесина; что позволяет держать прибор в одной руке за откидную ручку.
Изображение похожего прибора (рис.1) найдено на страницах каталога «Оборудование физического кабинета» за 1958 г. при атрибутировании линзового стереоскопа.
Достоверно можно утверждать, что «американские» стереоскопы применялись в 1930-ые годы на уроках стереометрии. Данное утверждение подкрепляется набором карточек к учебнику известного педагога математика А.П. Киселёва (1852-1940).

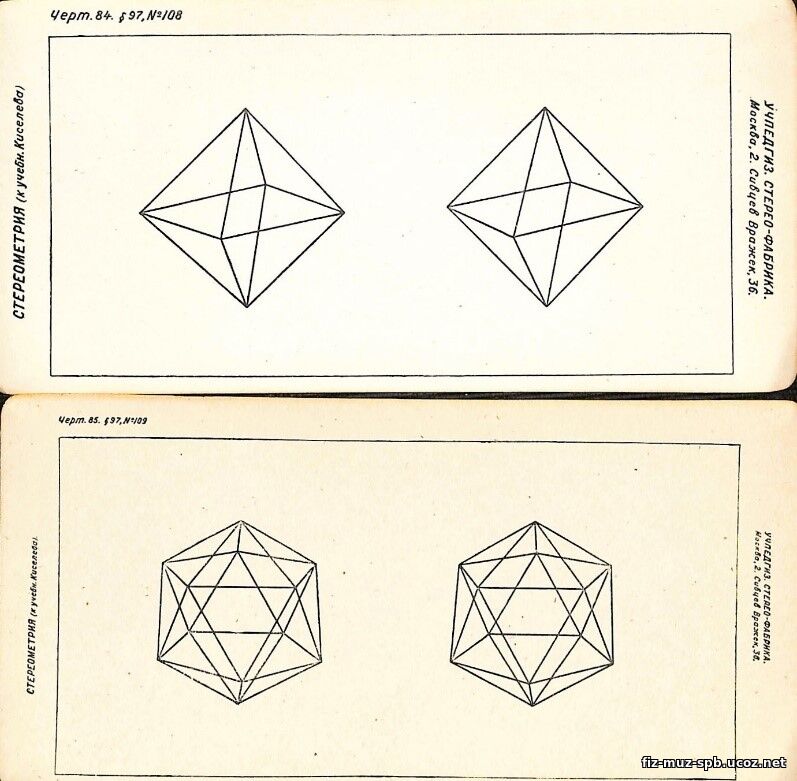

Рисунок 2. Примеры стереокарточек (18×9 см) к учебнику А.П. Киселёва.

Органайзер исследователя
1. Разъясните, чем могли определяться размеры стереоскопов открытой конструкции Холмса-Бейтса. Верно ли утверждение, что размеры таких стереоскопов примерно одинаковые?
2. Сравните изображения открытых стереоскопов и определите какой из них изготовлен раньше. Обоснуйте свой выбор.

Историческая справка:
Американец Оливер Венделл Холмс разработал в 1861 году открытый стереоскоп (рис.3) с быстрой сменой стереопар. Патентовать своё изобретение он не стал, сделав его общественным достоянием. Серийный выпуск этой версии с небольшими изменениями осуществил оптик Джозеф Бейтс.

Стереоскоп Холмса - Бейтса был очень востребован во всем мире и продавался с середины 1860-ых до 1939 года. Во многих семьях просмотр тематических коллекций стереоснимков был способом проведения досуга, т.к. тиражные стереофотографии позволяли заочно путешествовать по странам мира и были важным источником впечатлений и знаний.
