МОДЕЛИ ДЛЯ ДЕМОНСТРАЦИИ СПЕКТРОВ МАГНИТНЫХ ПОЛЕЙ ТОКА

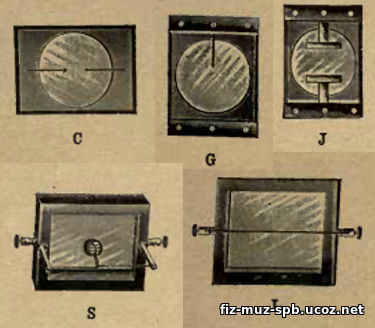

В статье использована информация о приборах из каталога фирмы «Max Kohl, Chemnitz» № 21 за 1905 г.

1. Предназначены для демонстрации в диапроекцин спектров магнитных полей прямою
2. Каждая из моделей представляет собой небольшой столик из прозрачного органического стекла, в котором укреплены: в одном — прямоугольная рамка из нескольких витков изолированного пропода 1, в другом — рамка в виде кольца 2, и третьем — соленоид 3. Концы провода соединены с двумя клеммами, установленными на каждом столике. На другом рисунке показана одна из моделей (с прямоугольной рамкой), где видны детали устройства. Расположение приобров для проецирования во время опыта и вид полученных на экране магнитных спектров тока представлены на следующих рисунках.

3. Для работы с моделями нужны: проекционный аппарат с приспособлением для горизонтального проецирования, мелкие железные опилки и источник постоянного тока, позволяющий получить ток до 2 А.

Без дополнительного сопротивления к моделям можно присоединять источники тока от 1 до 4 В.

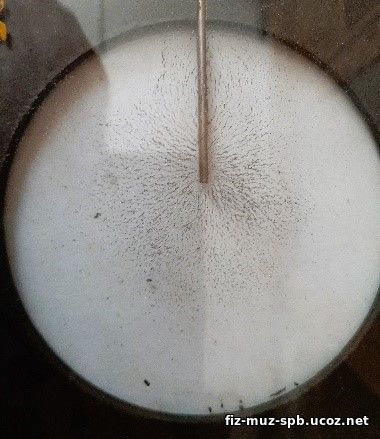

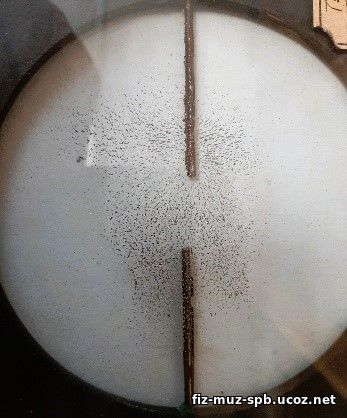

Устройства для наблюдения силовых линий постоянного магнита
Магниты необходимой формы заключены между двумя стеклянными пластинами (130 ×180 мм).

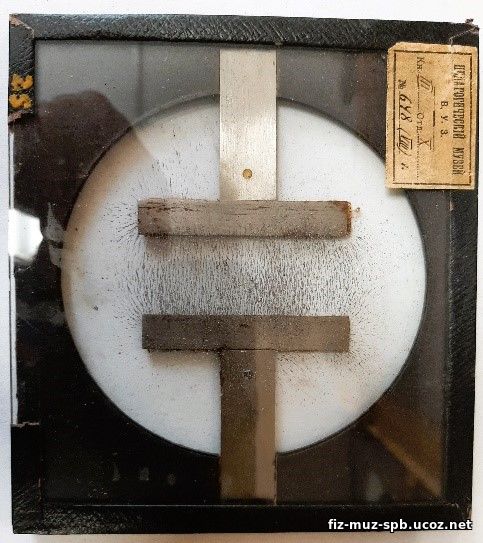

На принадлежность устройств к коллекциям Педагогического музея военных учебных заведений указывает бумажная наклейка.
Судя по внешнему виду и качеству изготовления, эти устройства можно отнести к «самодельщине»

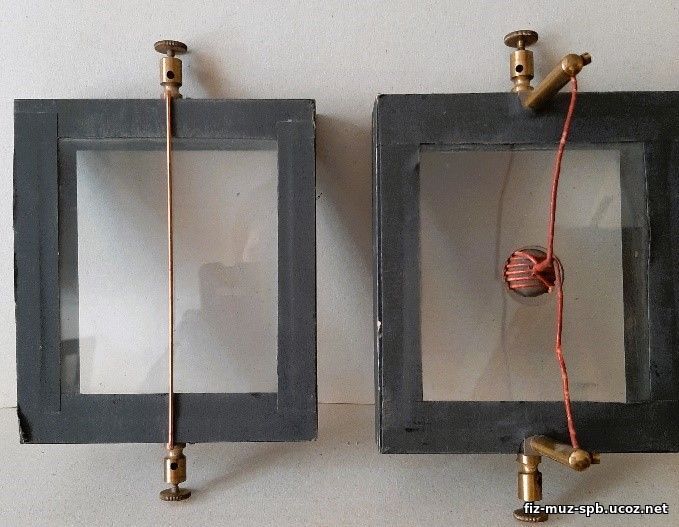

Устройства для наблюдения силовых линий магнитного поля постоянного электрического тока

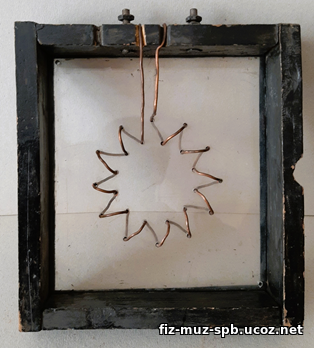

Стеклянная пластина (130 ×180 мм) установлена в деревянной раме с клеммами, к которым подводятся медные провода. На фото слева изображена установка для моделирования магнитного поля Земли. Эти устройства могли быть скопированы местными мастерами по образцам, представленным в каталогах зарубежных фирм.
Примечание: в каталоге оборудования физического кабинета за 1973 год, аналогичные устройства описаны как самодельные. В каталогах за 2005г. и 2006 г. эти приборы не упоминаются.

Органайзер исследователя

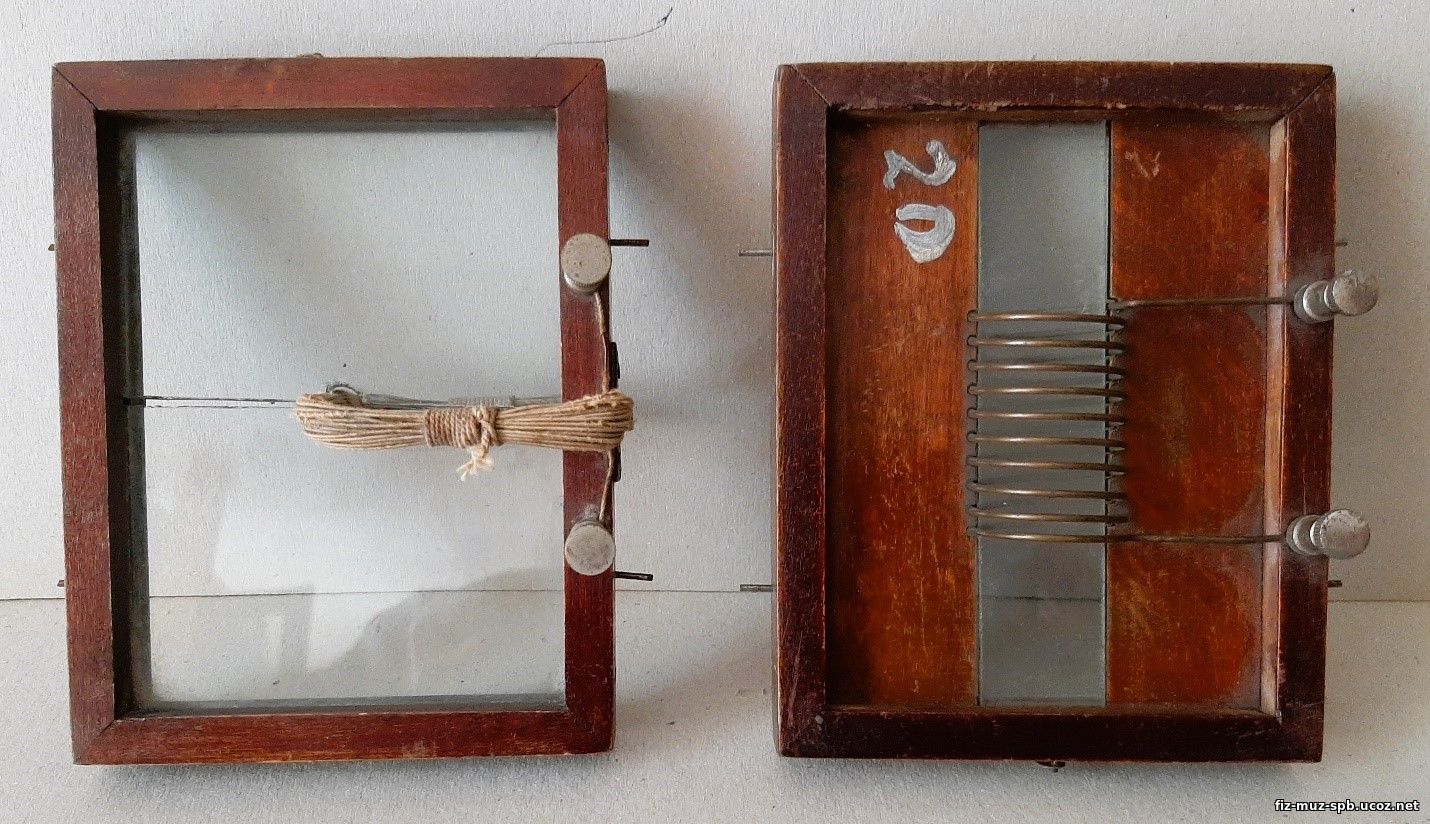

Рассмотрите внимательно установки № 1 и № 2, которые были изготовлены в 80-ые годы ХХ века. Используя материал статьи и знание физики, выполните несколько заданий.


Установка №1	Установка № 2

1. Закончите предложения.
- С помощью установки № 1 можно получить картину…
- Установка № 2 позволяет наблюдать действие…
2. Если установки №1 и №2 подключить параллельно к одному источнику напряжения, то на какой установке (№1 или № 2) железные опилки расположатся гуще? Свой выбор поясните.
3. В рассматриваемых установках используется белая пластмасса, значит теневая проекция невозможна. Каким тогда способом учитель может провести демонстрацию для всего класса сразу?
