Кольбе Б.Ю. Уникальный позитив найден среди диапозитивов 1912-1914 г. Оцифрован в 2024 г.

В свое время Бруно Юльевич Кольбе (1850-1925) был хорошо известен среди преподавателей физики Петербурга как изобретатель приборов пригодных для классного экспериментирования: простой элемент, школьный реостат, прибор для изучения преломления света и много др. По разрешению Б.Ю. Кольбе его приборы изготавливали: в Петербурге (Морская 27) Ив. Як. Урлауб, в Москве Е.С. Трындин, в Германии Max Kohl, E. Leybold’s Nachfolger.
В настоящее время учителя применяют демонстрационные приборы, которые обычно связывают с именем Кольбе: бумажный электроскоп и сетка для демонстрации распределения электрических зарядов на поверхности проводника и др. Но мало кто знает, что Кольбе изобрел не сами приборы, а способ крепления лепестков для усиления их подвижности.
В настоящей статье разговор пойдет о демонстрациях, разработанных Б. Ю. Кольбе и предназначенных для изучения распределения электричества на поверхности изолированного проводника. Источником информации об этих опытах в первую очередь послужили Чтения Б.Ю. Кольбе по статическому электричеству.

Изолированный проводник из шаров.

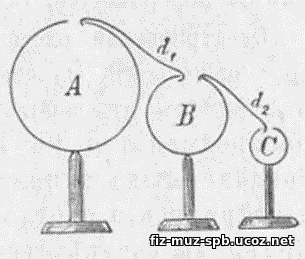

Для изучения распределения заряда можно взять три полых металлических шара (диаметром 20 см, 10 см и 5 см), установленных на эбонитовых стойках и соединенных между собой проволоками длиной по 1 м (рис.2), т.е. устроить изолированный проводник. Одному из шаров сообщить заряд; затем с помощью пробного шарика с каждого шара снимать заряд и переносить на электрометр.

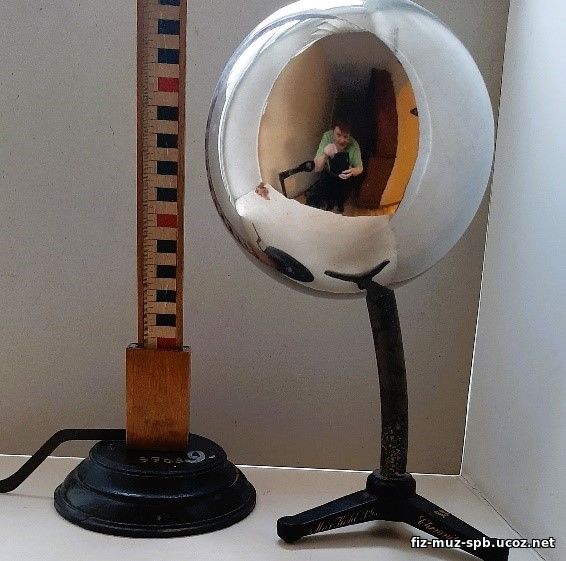

Рисунок 1. Изолированный проводник из трех шаров. Справа: шар диаметром 20 см и высотой 42 см. Фирма-изготовитель “Max Kohl Action Gesellschaft Chemnitz”. 1908-1913.

Органайзер исследователя
1. Сформулируйте вывод, о распределении заряда на поверхности изолированного проводника, составленного из шаров (рис.2).
2. Чтения Б. Кольбе были изданы в 1893-1896 гг. Объясните, из каких соображений шары (рис.2) в начале 20 века изготавливали в наклонном положении.
3. Объясните, для чего в шарах сделаны отверстия.

Кондуктор с конусами

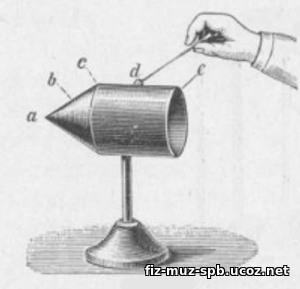

Кондуктор представляет собой цилиндр (d) из листового металла (латунь) с припаянным к нему конусом (ас); с другого конца в цилиндр вставлен такой же конус (рис.2). При проведении опытов с кондуктором Кольбе использовал небольшое приспособление (рис.3) – «пробный электроскоп»: в отверстие, сделанное в пробном шарике, вставлена толстая нейзильберная проволока с двумя проволочными крючочками, к которым подвешены две легко подвижные бумажные полоски. Кондуктор заряжали до «легкого шипения»; пробным электроскопом прикасались к кондуктору в разных точках; при этом листочки расходились.

Рисунок 2. Кондуктор с конусами Кольбе (латунный) Общие габариты соответствуют масштабу, указанному в книге Кольбе: 25×10×30 см. Изготовлен в 1934-1937 г. объединением «Главучтехпром»		Рисунок 3

Органайзер исследователя
4. Разъясните причины возникновения звуковых эффектов при заряжении кондуктора с конусами.
5. Изобразите результаты опыта с кондуктором графически и посмотрите, как это сделал Кольбе.
6. Кондуктор с конусами выпускали в наборе с пробными металлическими шариками (диаметром 15 мм, 10 мм, 5 мм) на длинных эбонитовых палочках. Обоснуйте необходимость в наборе трех пробных шариков разного диаметра.
