Манометр наклонный
Краткое описание наклонного манометра найдено в книге Е.Н. Горячкина «Методика и техника физического эксперимента» в связи с опытами по лучеиспусканию и лучепоглощению (рис. 1). Наклонный манометр (рис.2) вместе с теплоприемником составляли прибор «Термоскоп». Собственно, манометр состоит из трех элементов: металлическая цилиндрическая коробочка, манометрическая стеклянная трубка с расширением в верхней части, и шкала на деревянной основе с ценой деления 1 см.
Перед демонстрацией коробочку наполняли подкрашенной жидкостью примерно на 1/3; пространство над жидкостью оставалось заполненным воздухом и соединялось посредством резинового шланга с теплоприемником. При слабом нагревании теплоприемника, смещение уровня жидкости по вертикали могло быть незначительным, но если манометр установить наклонно, то величина смещения уровня жидкости в манометрический трубке была более заметна.

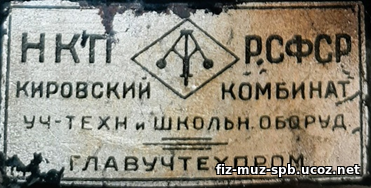

Манометр изготовлен в г. Кирове на комбинате учебной техники и школьного оборудования. На поверхности металлического основания прибора желтой краской написан инвентаризационный номер 3247. На дне основания сохранилась бумажная наклейка с аббревиатурой названия комбината «КУТШО» и датой проверки прибора браковщицей 01.11.1937.
Органайзер исследователя
1. В книге Е.Н. Горячкина наклонный манометр упоминается только в связи с теплопередачей. Назовите возможные пути применения наклонного манометра в демонстрациях при изучении других тем курса физики основной школы.
2. В 1930-ые годы на предприятиях Главучтехпрома кроме наклонного манометра изготавливали открытый жидкостный манометр. Проведите сравнение двух манометров с целью выявления их сходства. Назовите несколько причин, которые привели к тому, что после 1940 года выпуск наклонных манометров был прекращен.
 |
 |

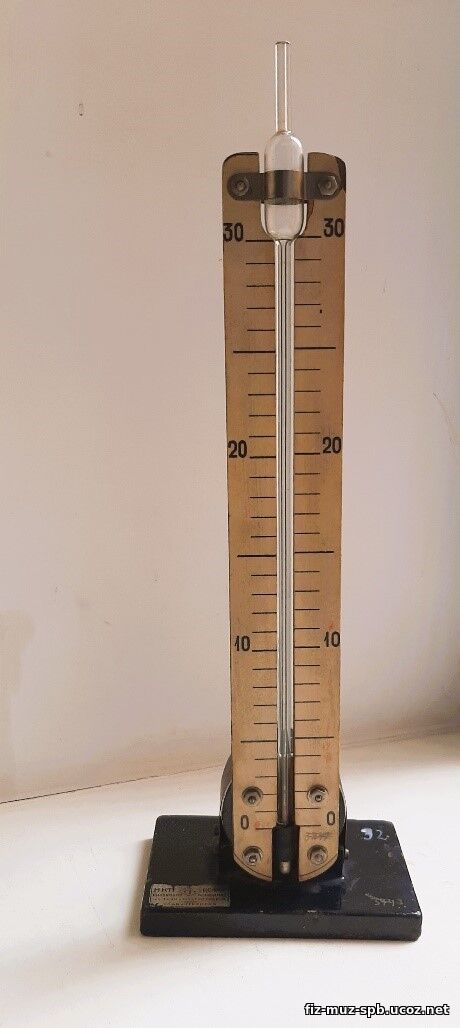

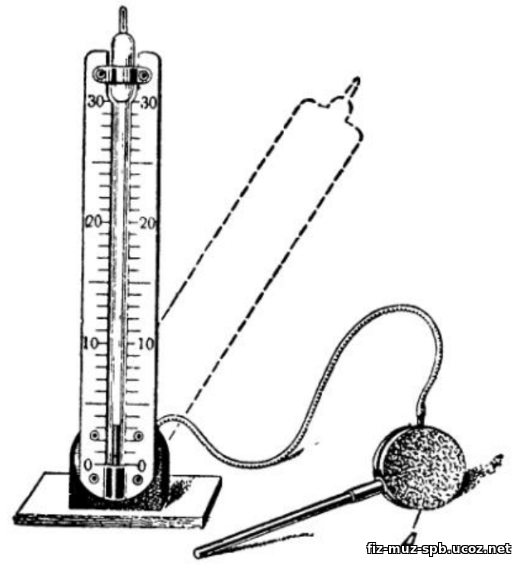

| Рисунок 1.Наклонный манометр вместе с теплоприемником А составляли прибор «Термоскоп». Выпускался Главучтехпромом. | Рисунок 2. Манометр наклонный. Общие габариты в см: 15×10×45. |
Перед демонстрацией коробочку наполняли подкрашенной жидкостью примерно на 1/3; пространство над жидкостью оставалось заполненным воздухом и соединялось посредством резинового шланга с теплоприемником. При слабом нагревании теплоприемника, смещение уровня жидкости по вертикали могло быть незначительным, но если манометр установить наклонно, то величина смещения уровня жидкости в манометрический трубке была более заметна.
 |
 |

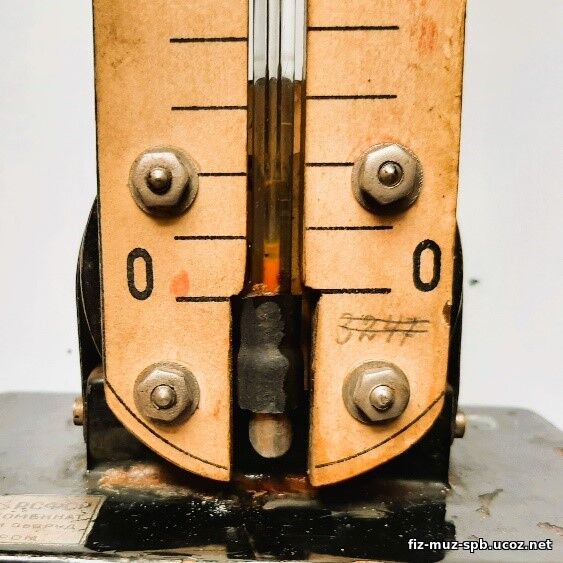

| Обратная сторона коробочки (высота 35 мм, диаметр 70 мм) с ниппелем. Манометрическая трубка со шкалой удерживается в наклонном положении с помощью штырьков и плоской пружины с отверстием | На передней стороне коробочки снизу впаяна Г-образная железная трубка, соединенная резиновым патрубком с толстостенной стеклянной манометрической трубкой длиной 30 см и внутренним диаметром 2 мм. |
Манометр изготовлен в г. Кирове на комбинате учебной техники и школьного оборудования. На поверхности металлического основания прибора желтой краской написан инвентаризационный номер 3247. На дне основания сохранилась бумажная наклейка с аббревиатурой названия комбината «КУТШО» и датой проверки прибора браковщицей 01.11.1937.Органайзер исследователя
1. В книге Е.Н. Горячкина наклонный манометр упоминается только в связи с теплопередачей. Назовите возможные пути применения наклонного манометра в демонстрациях при изучении других тем курса физики основной школы.
2. В 1930-ые годы на предприятиях Главучтехпрома кроме наклонного манометра изготавливали открытый жидкостный манометр. Проведите сравнение двух манометров с целью выявления их сходства. Назовите несколько причин, которые привели к тому, что после 1940 года выпуск наклонных манометров был прекращен.
|
|
 |
