Пиктетовы зеркала
Именно так названа статья каталога физического оборудования, изданного Педагогическим Музеем В.У.З. в 1873 году, с описанием устройства и способов применения зеркал Пикте. Специалисты профильной кафедры были разочарованы, когда выяснилось, что реальные размеры (ключевой параметр) зеркал и некоторые особенности конструкции не совпали с данными каталога.
Именно эти старинные приборы в каталоге не значатся, значит попали в коллекции Педагогического Музея после 1873 года. К признакам «старости» можно отнести использованные в конструкции материалы – латунь и серебро.
Зеркала, серебрённые со внутренней стороны, поддерживаются латунными дугами; в последних сделаны круглые отверстия куда входят от внешней поверхности зеркала толстые латунные стержни с винтовой нарезкой, которые закрепляются латунными фигурными гайками. Зеркала могут свободно вращаться. Подставки к зеркалам отсутствуют, но дуги легко фиксируются в треножнике универсального штатива. На внешней стороне каждого зеркала написан желтой краской инвентарный номер 761. Определить производителя и место изготовления не представляется возможным.
В одном из зеркал серебряное покрытие нарушено из-за воздействия паров ртути. Ртуть широко применялась в различных физических приборах и часто в открытом виде, например, спираль Роджета, ртутный термометр или плавающий проводник.
У второго Пиктетова зеркала внутренняя поверхность в хорошем состоянии (рис.1), т.к. прибор хранился в другом помещении.
Внизу каждого зеркала на свинцовой пластине установлено пружинное крепление для четырехгранного стержня (рис.2). Пиктетовы зеркала были изобретены для проверки гипотезы, что «лучистая теплота» обладает теми же свойствами, что и свет. Первые опыты по отражению инфракрасных лучей были поставлены Марком Огюстом Пикте в 1790 г.
В учебниках физики второй половины XIX в. приводятся описания примерно таких экспериментов: на расстоянии около 2 м установлены вогнутые сферические зеркала так, чтобы их оптические оси совпали. Если в фокусе одного зеркала размещена корзина А с раскаленными, но не светящимися углями, а в фокусе другого - фосфорная спичка В, то результатом опыта станет возгорание спички. Если в корзину вместо углей поместить кусок льда, а на место спички закрепить термометр, то будет фиксироваться понижение температуры.
Органайзер исследователя
1. Посмотрите видео-демонстрацию с современным оборудованием и объясните физическую сущность наблюдаемых процессов и явлений. https://yandex.ru/video/preview/2326978362819254435
2. В экспозиции виртуального музея представлены зеркала Пикте, изготовленные в 70-ые годы ХХ века. Для расширения кругозора изучите предлагаемую информацию.
 |

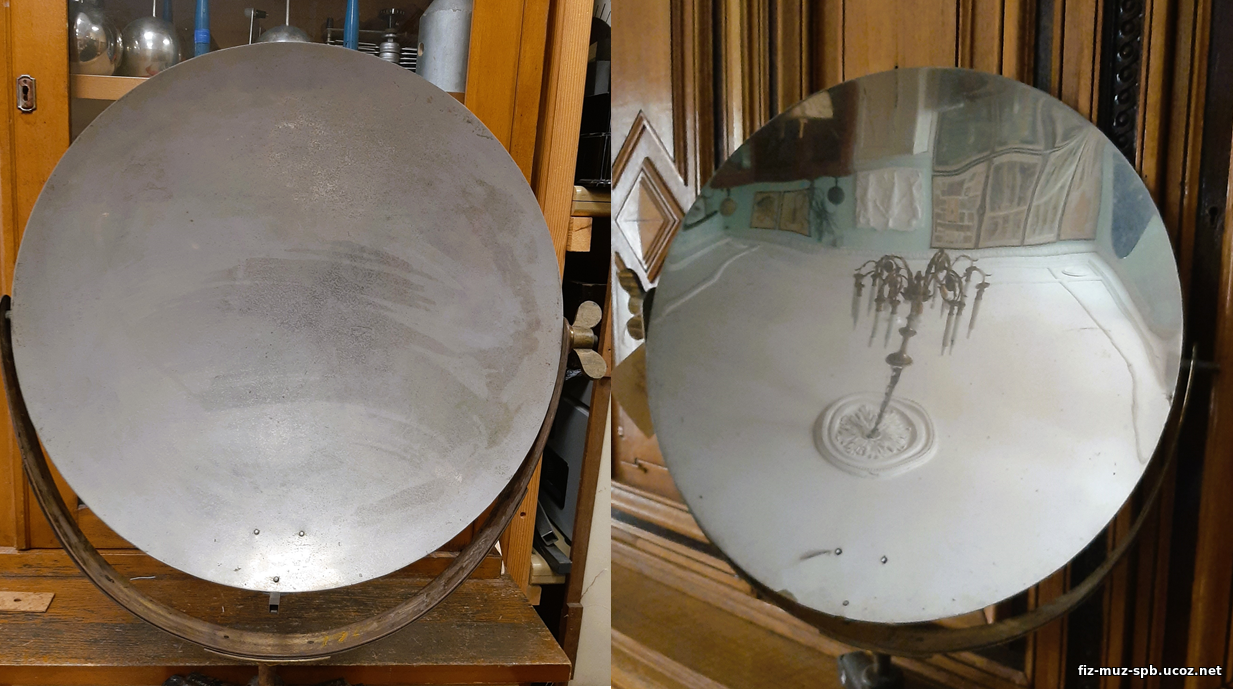

| Рисунок 1. Внешний вид сферических вогнутых зеркал. Диаметр сечения зеркал 50 см. |
Именно эти старинные приборы в каталоге не значатся, значит попали в коллекции Педагогического Музея после 1873 года. К признакам «старости» можно отнести использованные в конструкции материалы – латунь и серебро.
Зеркала, серебрённые со внутренней стороны, поддерживаются латунными дугами; в последних сделаны круглые отверстия куда входят от внешней поверхности зеркала толстые латунные стержни с винтовой нарезкой, которые закрепляются латунными фигурными гайками. Зеркала могут свободно вращаться. Подставки к зеркалам отсутствуют, но дуги легко фиксируются в треножнике универсального штатива. На внешней стороне каждого зеркала написан желтой краской инвентарный номер 761. Определить производителя и место изготовления не представляется возможным.
В одном из зеркал серебряное покрытие нарушено из-за воздействия паров ртути. Ртуть широко применялась в различных физических приборах и часто в открытом виде, например, спираль Роджета, ртутный термометр или плавающий проводник.
У второго Пиктетова зеркала внутренняя поверхность в хорошем состоянии (рис.1), т.к. прибор хранился в другом помещении.
 |

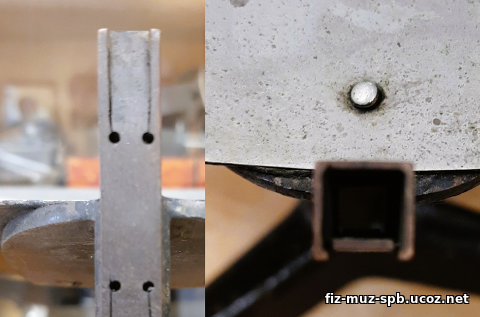

| Рисунок 2. Коллаж. Пружинное крепление для прута. Длина пружинного крепления 55 мм, в основании квадрат со стороной 8 мм. |
В учебниках физики второй половины XIX в. приводятся описания примерно таких экспериментов: на расстоянии около 2 м установлены вогнутые сферические зеркала так, чтобы их оптические оси совпали. Если в фокусе одного зеркала размещена корзина А с раскаленными, но не светящимися углями, а в фокусе другого - фосфорная спичка В, то результатом опыта станет возгорание спички. Если в корзину вместо углей поместить кусок льда, а на место спички закрепить термометр, то будет фиксироваться понижение температуры.
 |

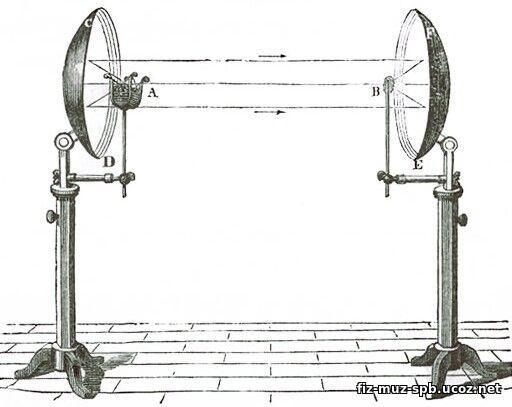

| Рисунок 3. Из руководства физике Э.Ленца, 1856 |
