ГЕЙСЛЕРОВЫ ТРУБКИ
Про большие трубки Гейслера можно узнать здесь.«Стеклянные трубки разнообразной формы, содержащие разреженные газы и служащие для изучения световых явлений, сопровождающих электрические разряды в разреженных средах… Впервые были устроены Плюккером, но получили свое название от Гейслера, который стал их изготавливать с особенным искусством…» (из словаря Брокгауза и Эфрона) Германский физик и стеклодув Генрих Гейслер начал массово изготавливать трубки с 1857 года.
Каталог физического оборудования за 1873 г., выпущенный Педагогическим Музеем В.У.З., содержит в разделе «Гальванизм» статью № 102, где сказано, что «в кабинете музея находится собрание Гейслеровых трубок; для слоистого света, для фосфорисцирования, трубки с ртутью и с абсолютной пустотой».
Гейслеровами трубками (рис.1) называют стеклянные трубки различной формы и величины, запаянные герметически и заключающие в себе какой-либо разреженный газ или пар. В концы трубок впаяны тонкие платиновые проволоки, входящие вовнутрь на полдюйма и более, наружные же их концы спаяны в петельки, для соединения с индукционной катушкой или для крепления трубок в держателе специального вращательного прибора, чтобы наблюдать прерывистое свечение трубок. Главной частью вращательного прибора являлся электромотор (рис.2).
 |
 |

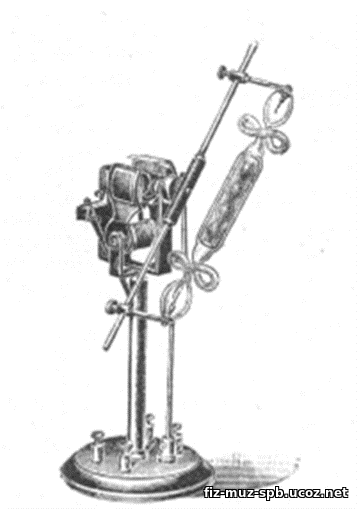

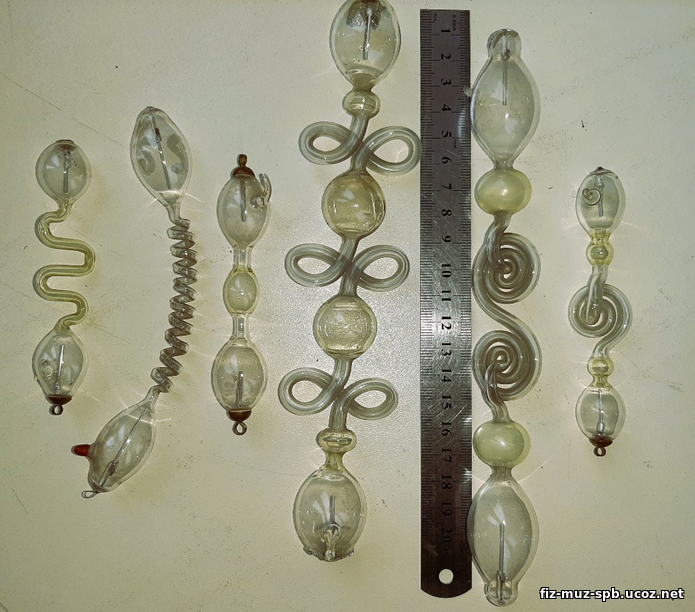

| Рисунок 1. Гейслеровы трубки из разнородного стекла и разные по форме. Длина трубок лежит в диапазоне от 10 см до 18 см. | Рисунок 2. «Малый вращательный прибор», каталог товарищества «КУЛЬТУРА», СПб.1908. |
На ось мотора насаживался держатель для крепления Гейслеровых трубок, на основании прибора имелось две пары клемм: к одной паре подводилось постоянное напряжение (источник питания мотора); к другой паре клемм подключался индуктор /спираль Румкорфа с длиной искры до 3-5 см для зажигания трубок. Гейслеровы трубки являются трубками «низкого вакуума», т.к. заполняются различными газами при давлении 1-3 мм рт. ст. Различие световых явлений в этих трубках зависит от свойств газа или пара, заключенного в трубки, от степени его разреженности и от размеров самих трубок.
«Гейслеровы трубки» во второй половине ХХ в. заменили спектральными учебными трубками гантелеобразный формы, которые наполнены разными газами при давлении до 102 мм рт. ст., и служат для наблюдения линейчатых спектров.
|
|
|
