Удлинение при нагревании

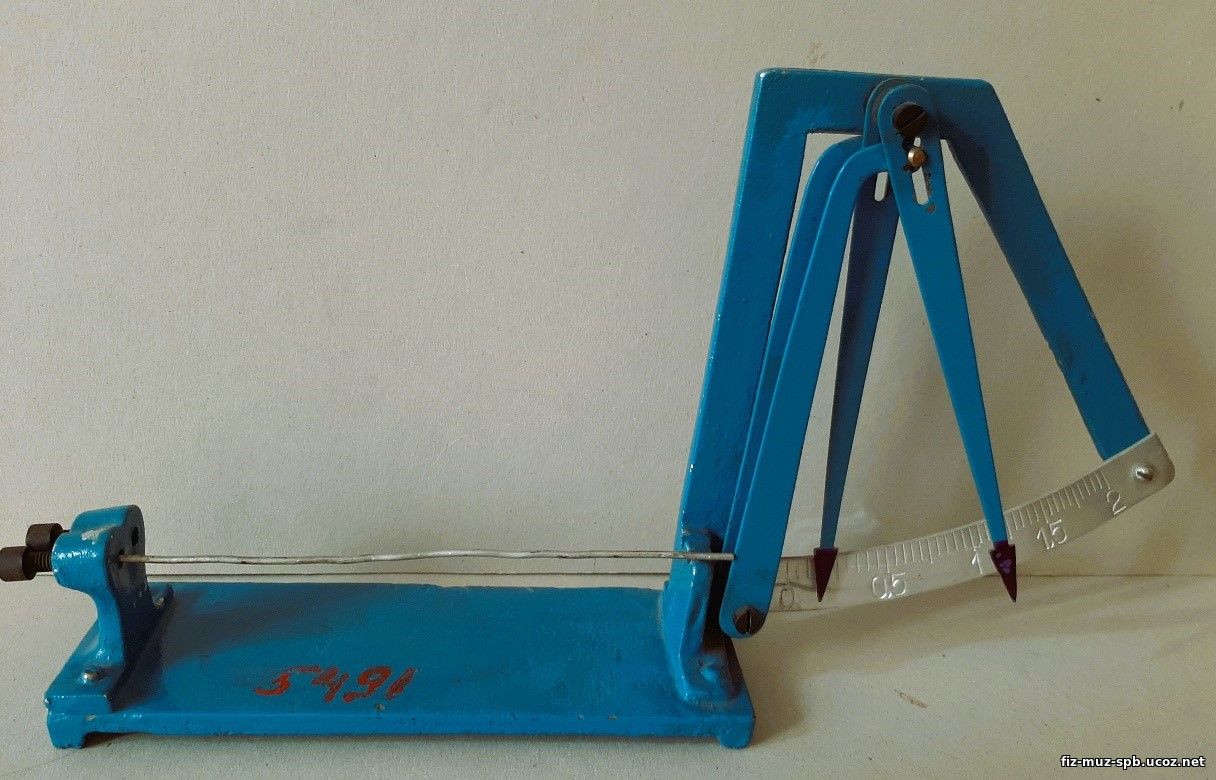

Приборы и материалы : 1) Пирометр (рис. 1) 2) Спиртовка. 3) Денатурированный спирт. 4) Вата. 5) Масштабная .линейка.
6) Экраны фона.

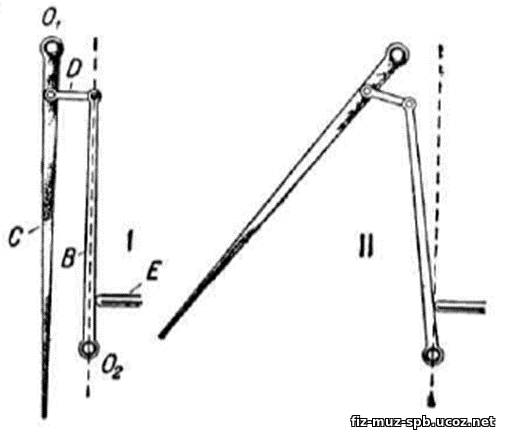

Удлинение при нагревании в пирометре Главучтехнрома обнаруживается при помощи двойного рычага (рис. 1). Для сравнения расширения различных веществ к прибору приложены два или три стержня, сделанных обычно из железа, меди и латуни.
Однако. при помощи пирометра это сравнение произвести нельзя так как нагревать стержни до одинаковой температуры не представляется возможным.
1) Взять один из стержней, прилагаемых к пирометру (рис. 1), и вложить его в корпус между установочным винтом А и рычагом В. Врашая установочный винт, добиться, чтобы конец стрелки С показывал на нуль шкалы.
2) Разобраться но схеме, данной на рисунке 1, и на самом приборе в устройстве и действии рычагов. Производя соответствующие измерения, выяснить, во сколько раз отклонение стрелки по шкале превосходит действительное удлинение стержня.
3) Положить в жестяное корытце небольшое количество ваты, смочив её денатурированным спиртом, зажечь. Наблюдать отклонение стрелки. Повторить опыт, взяв стержень из иного материала.
Удлинение при нагревании в пирометре Главучтехнрома обнаруживается при помощи двойного рычага (рис. 1). Для сравнения расширения различных веществ к прибору приложены два или три стержня, сделанных обычно из железа, меди и латуни.
Однако. при помощи пирометра это сравнение произвести нельзя так как нагревать стержни до одинаковой температуры не представляется возможным.
1) Взять один из стержней, прилагаемых к пирометру (рис. 1), и вложить его в корпус между установочным винтом А и рычагом В. Врашая установочный винт, добиться, чтобы конец стрелки С показывал на нуль шкалы.
2) Разобраться но схеме, данной на рисунке 1, и на самом приборе в устройстве и действии рычагов. Производя соответствующие измерения, выяснить, во сколько раз отклонение стрелки по шкале превосходит действительное удлинение стержня.
3) Положить в жестяное корытце небольшое количество ваты, смочив её денатурированным спиртом, зажечь. Наблюдать отклонение стрелки. Повторить опыт, взяв стержень из иного материала.
Составил С. Н. Жарков
